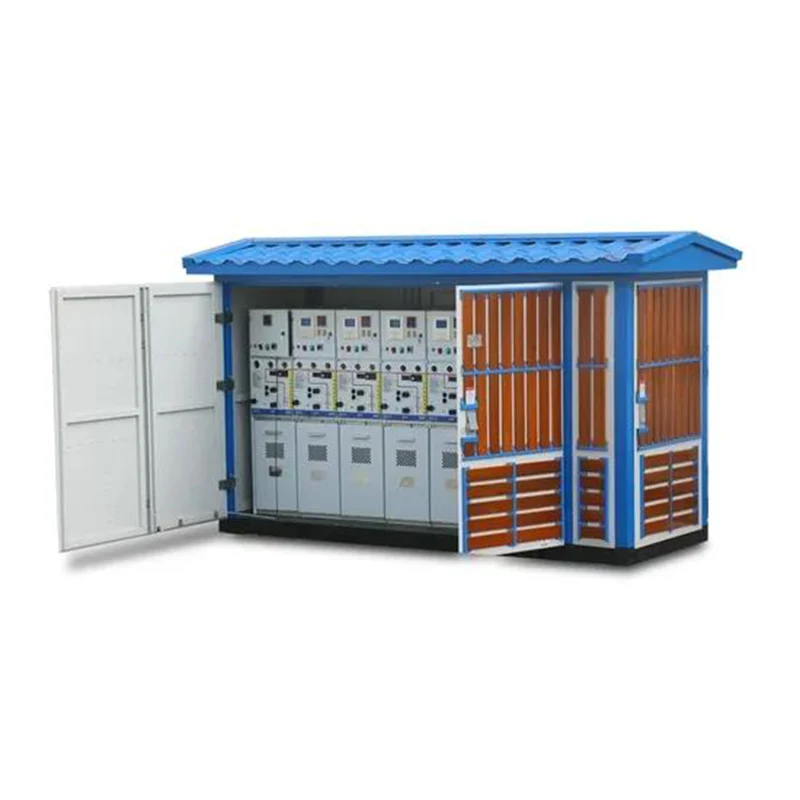

Европейская подстанция коробчатого типа мощностью 1250 кВА

JUCEG, как профессиональный научно-исследовательский и производственный завод по производству европейских подстанций коробчатого типа мощностью 1250 кВА в Китае, специализируется на массовом производстве, строгом контроле качества ISO и обслуживании OEM/ODM. Европейская подстанция коробчатого типа представляет собой предварительно собранное распределительное оборудование средней и большой мощности. Европейская подстанция коробчатого типа объединяет высоковольтные распределительные устройства, трансформаторы, низковольтные распределительные устройства и вспомогательное оборудование в коробе из стальной конструкции, подготовленной на заводе. Европейская подстанция коробчатого типа мощностью 1250 кВА подходит для распределения электроэнергии в городских электросетях, промышленных парках, коммерческих зданиях и новых энергетических проектах. Эта мощность имеет стандартные характеристики и обычно встречается в продуктах серии YBW/YBP, поддерживающих уровни напряжения от 10 кВ до 35 кВ.

Что такое европейская подстанция коробчатого типа?

Европейская подстанция коробчатого типа представляет собой предварительно собранный комплект распределительного оборудования, который объединяет высоковольтные распределительные устройства, распределительные трансформаторы и распределительные устройства низкого напряжения в герметичном металлическом корпусе. Он возник в Европе и широко используется во всем мире. Его концепция дизайна подчеркивает модульность, компактность, высокую защиту и адаптируемость к окружающей среде и подходит для таких сценариев, как модернизация городских электросетей, интеграция новых источников энергии и промышленное энергоснабжение.

Определение ядра и структурные характеристики

- Европейская подстанция коробчатого типа представляет собой силовое оборудование «под ключ», которое объединяет помещение высокого напряжения, трансформаторное помещение и помещение низкого напряжения традиционной подстанции в один или несколько стандартных корпусов контейнерного типа, что обеспечивает быстрое развертывание и гибкое перемещение.

-Планировка представляет собой трехчастную конфигурацию «высоковольтный шкаф + трансформатор + низковольтный шкаф», при этом каждое функциональное помещение разделено независимо и не мешает друг другу.

-Компактная конструкция обеспечивает площадь от 1/10 до 1/5 площади обычной подстанции гражданского строительства той же мощности, что делает ее подходящей для районов с ограниченным городским пространством.

-Корпус обычно изготавливается из оцинкованных стальных пластин или композитных материалов с уровнем защиты от IP44 до IP54 и способен выдерживать суровые условия, такие как ливни, соляной туман и пыль.

Европейская подстанция коробчатого типа -1250 кВА использует двухслойные кровельные покрытия, изоляционные материалы и системы принудительной вентиляции для адаптации к экстремальным температурам в диапазоне от -40°C до +40°C, обеспечивая стабильную работу оборудования.

-Оптимизированные воздуховоды для отвода тепла и шумоподавляющие материалы обеспечивают уровень рабочего шума ниже 55 дБ, что соответствует требованиям по защите окружающей среды жилых помещений.

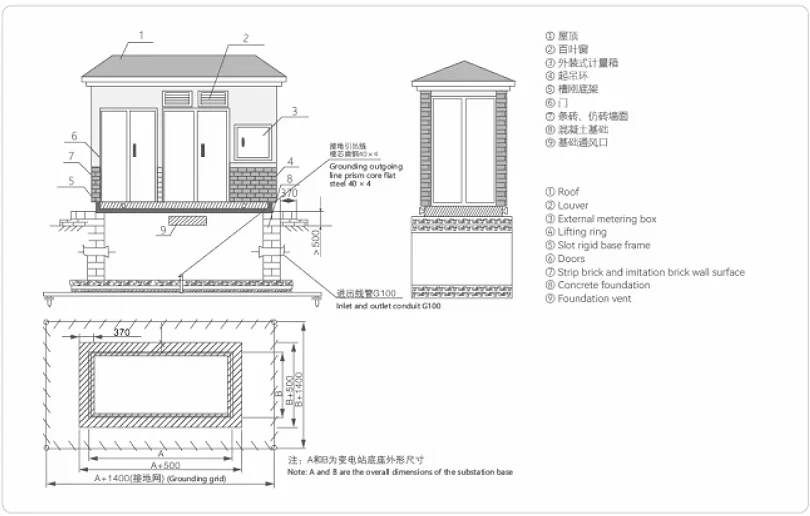

- Материалом корпуса может быть пластина из алюминиевого сплава, пластина из нержавеющей стали, композитная пластина, цементная пластина, армированная стекловолокном, и т. д.

- Основание подстанции изготовлено из оцинкованной швеллерной стали или цемента, обладающего высокой коррозионной стойкостью и достаточной механической прочностью.

- Крыша имеет двухслойную конструкцию, которая имеет хорошую теплоизоляцию, радиационную защиту и вентиляционный эффект.

- Каждый отсек подстанции разделен железными пластинами, образуя отдельную небольшую камеру. Каждый отсек оборудован средствами освещения. Верхняя часть трансформаторного отсека оборудована автоматическим вытяжным устройством для регулирования температуры трансформаторного отсека.

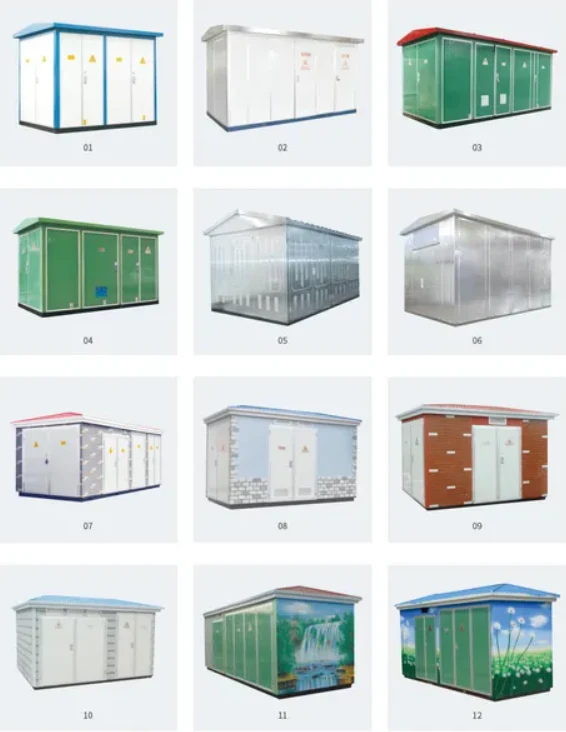

- Цвет подстанции можно настроить в соответствии с окружающей средой.

- Трансформатор может быть оснащен масляным трансформатором или трансформатором сухого типа соответственно.

Условия окружающей среды:

1. Высокая температура окружающей среды: +40°C.

2. Низкая температура окружающей среды: -25°C.

3. Средняя температура в течение суток не должна превышать 30 °С.

4. Высота: <1000 м.

5. Критерии относительной влажности (ОВ): Среднедневная относительная влажность не должна превышать 95%; Среднемесячная АГ не будет превышать 90%.

6. Горизонтальное ускорение не превышает 0,4 м/с2, вертикальное ускорение не превышает 0,2 м/с3.

7. Место установки: Устанавливайте в месте, защищенном от пожара, взрыва и химических агрессивных газов, а также в хорошо проветриваемых помещениях.

8. Наклон места установки: не более 5 градусов.

Стандарты реализации:

1. GB1094.1-2-2013 Силовой трансформатор

2. GB/T6451-2015 Технические параметры и требования трехфазного масляного трансформатора.

3. Силовой трансформатор GB1094.3-2017.
