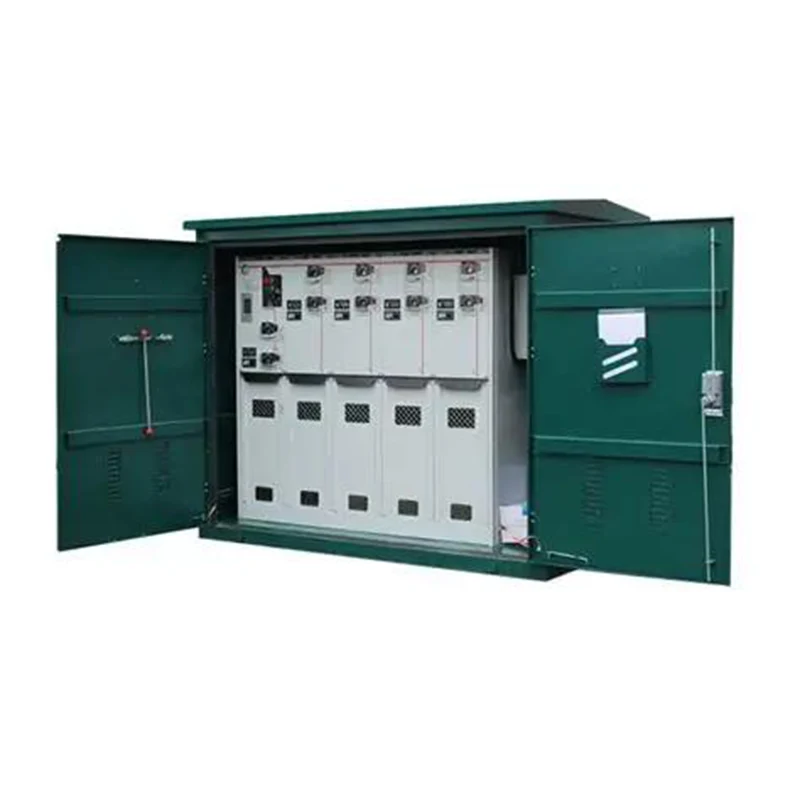

В сфере распределения электроэнергииКольцо Основной блок представляет собой центральный узел распределительного устройства, обеспечивающий непрерывность, безопасность и эксплуатационную гибкость. Эта компактная инкапсулированная система работает с напряжением обычно от 11 до 36 кВ и действует как узел в топологиях распределения кольцевого типа. Его конструкция позволяет использовать несколько входящих и исходящих фидеров, обеспечивая распределение нагрузки, изоляцию неисправностей и реконфигурацию сети без длительных простоев. Для коммунальных предприятий и промышленных объектов кольцевой главный блок служит экономичным решением, не требующим особого обслуживания, которое объединяет функции переключения, защиты и измерения на одном месте, что значительно снижает требования к пространству и гражданскому строительству по сравнению с обычными распределительными устройствами с воздушной изоляцией.

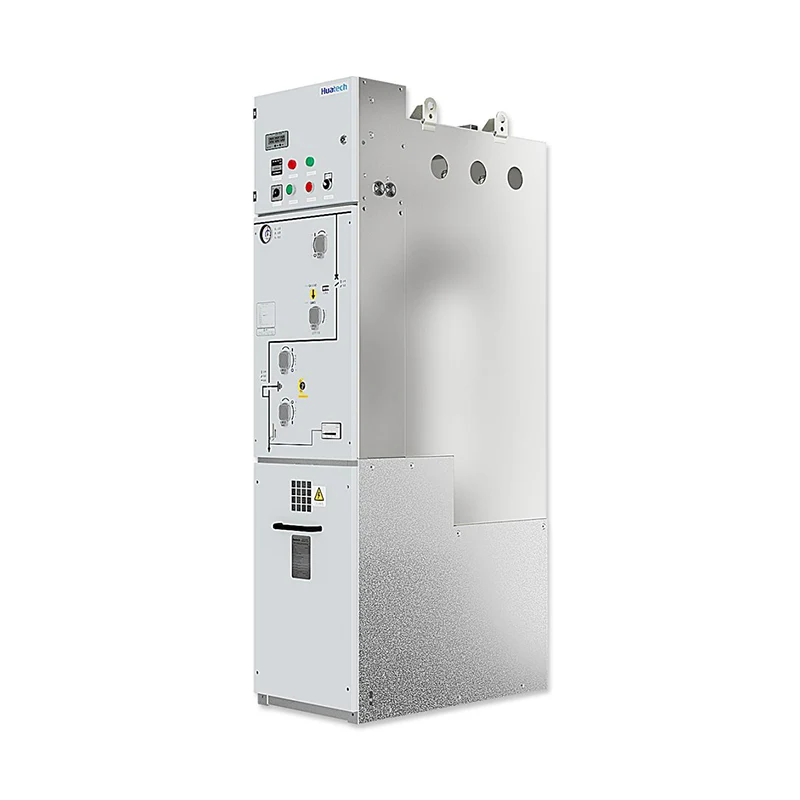

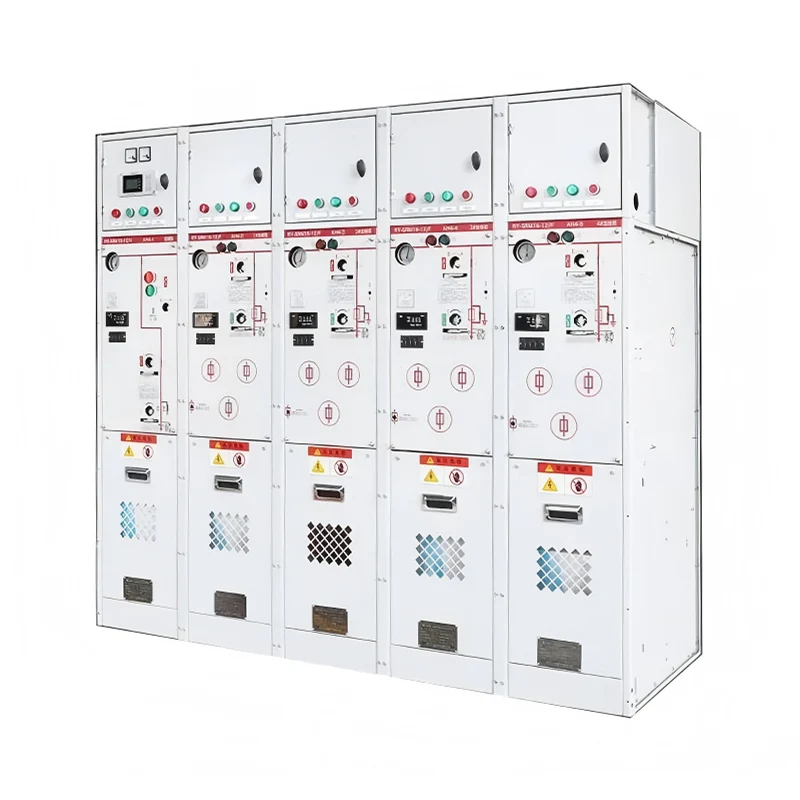

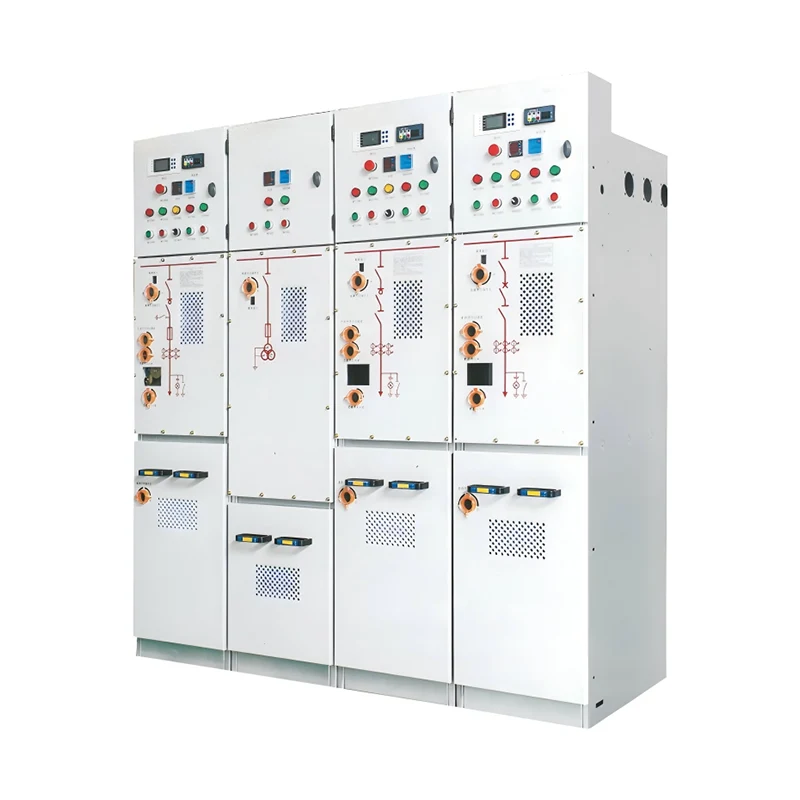

Главный кольцевой блок работает путем объединения двух или более радиальных цепей в замкнутый контур, где мощность может течь в любом направлении. В нормальных условиях кольцо разделяется в открытой точке для управления падением напряжения и балансировки нагрузки. При возникновении неисправности устройства защиты устройства автоматически изолируют затронутый сегмент, а кольцо переконфигурируется для восстановления питания по альтернативному пути. Эта внутренняя избыточность сводит к минимуму время простоя и имеет основополагающее значение для современных интеллектуальных сетей.ЮЦЕГВ конструкциях кольцевых основных блоков используются современные изолирующие среды, такие как газ SF6 или экологически чистые сухие твердые соединения, что обеспечивает компактные размеры при сохранении высокой диэлектрической прочности и способности гашения дуги.

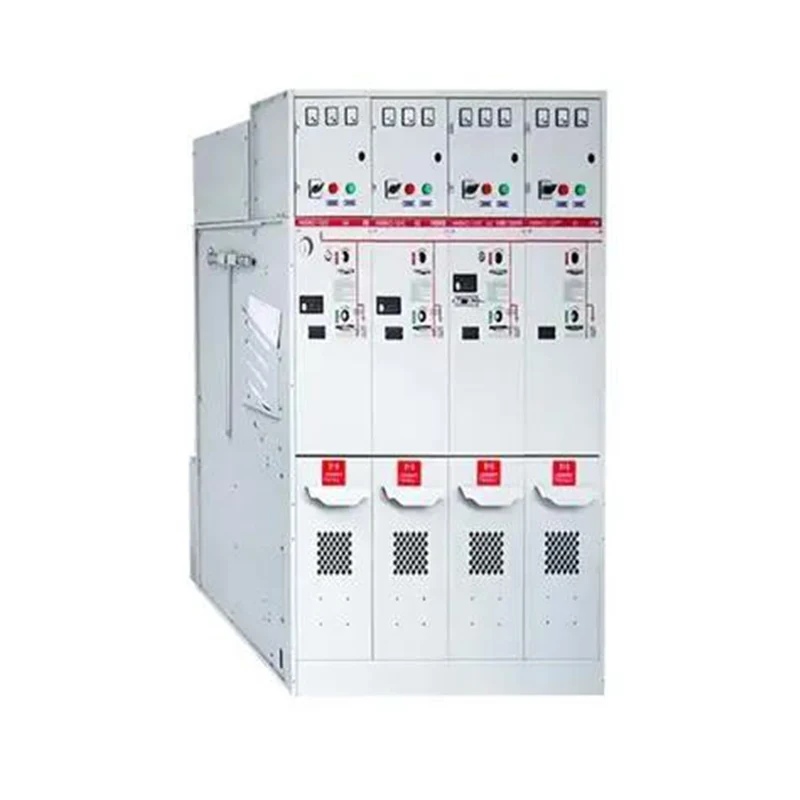

Выбор начинается с определения уровня напряжения сети, уровня неисправности и требуемой схемы переключения. Для подземного распределения в жилых домах достаточно типичного кольцевого главного блока JUCEG с трехпозиционной конфигурацией — два кольцевых выключателя (выключателя нагрузки) и один ответвитель, защищающий распределительный трансформатор с помощью предохранителей или автоматического выключателя. Для промышленных контуров добавьте моторизованные приводы и совместимость со SCADA. Проверьте возможность погружения в воду, если устройство будет установлено в хранилище, подверженном затоплению; JUCEG предлагает герметичные устройства со степенью защиты IP68, протестированные в течение 72 часов под водой 3 метра. Анализ короткого замыкания подтверждает, что номинал 25 кА/3 с соответствует предполагаемому току повреждения сети. Рассмотрите будущие петли расширения, выбрав 4- или 5-канальную схему шин с запасными проводами, закрытыми изолирующими заглушками.
Модернизация возможна в зависимости от исходного проекта. Кольцевые блоки JUCEG с модульным отсеком для аксессуаров подходят для приводов двигателей вторичного рынка и удаленных терминальных устройств (RTU). Добавление модуля связи, например шлюза 4G LTE, позволяет осуществлять удаленное переключение, мониторинг тока нагрузки и индикацию прохождения неисправности. Если в устройстве отсутствуют вспомогательные контакты, внешние катушки Роговского или трансформаторы тока с разъемным сердечником можно подключить к кабельным наконечникам, не нарушая первичную цепь. Для измерения напряжения доступны емкостные делители или модернизация низковольтного отсека. Обследование объекта, проведенное инженерами JUCEG, определяет оптимальный подход, обеспечивающий соответствие стандартам кибербезопасности, таким как IEC 62351, для безопасной передачи данных.
Безопасность начинается с изолированных и заземленных корпусов, которые обеспечивают защиту от прикосновения снаружи даже во время внутренней дуги. Сдерживание внутренней дуги, проверенное на соответствие классу IAC AFLR, гарантирует, что газопроводы и предохранительные клапаны направляют давление в сторону от персонала. Визуальные индикаторы напряжения на каждой стороне подтверждают обесточенное состояние перед доступом к кабелю. Механические блокировки предотвращают ошибки переключения: заземлитель не может замкнуться, если выключатель нагрузки не разомкнут, и наоборот. Предусмотренные висячие и ключевые замки позволяют проводить процедуры LOTOTO. Конструкция основного блока JUCEG с кольцевой твердой изоляцией полностью исключает риски, связанные с газом, за счет использования вакуумных прерывателей, залитых эпоксидной смолой, что делает устройство экологически чистым и не требующим обслуживания на протяжении всего его жизненного цикла.
