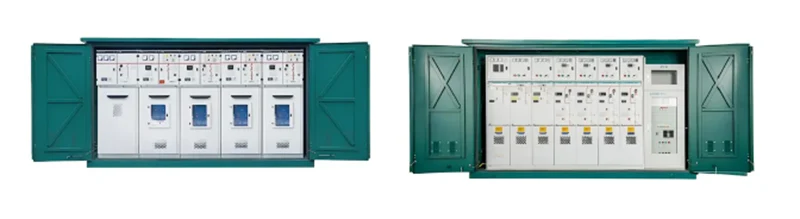

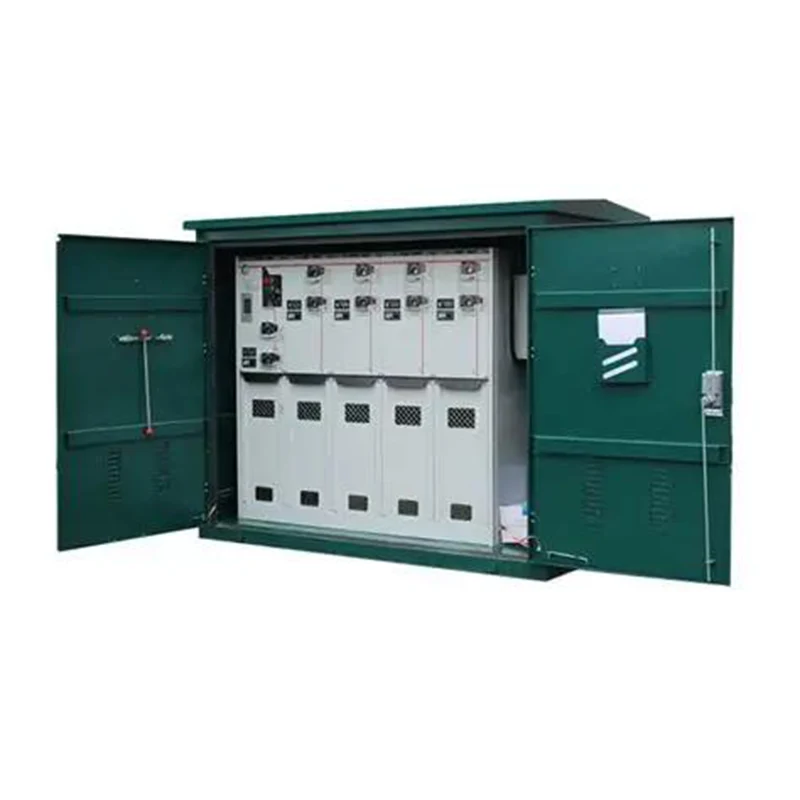

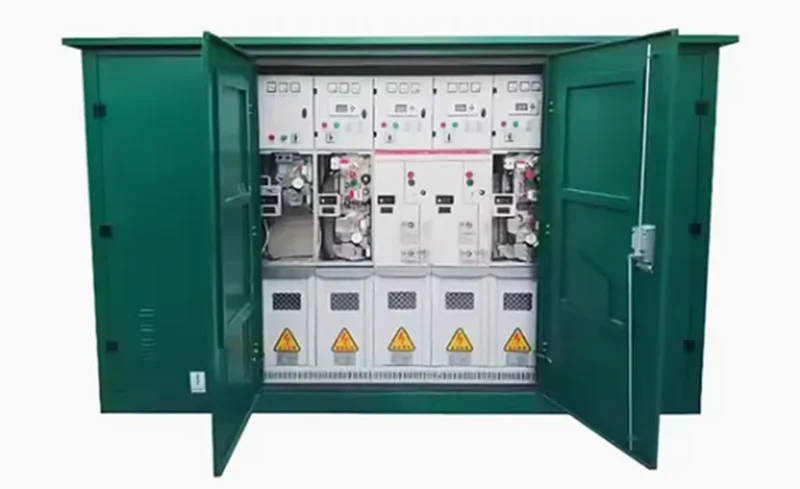

Внутренняя архитектура этого защищенного от атмосферных воздействий узла разделена на отдельные отсеки, разделенные стальными перегородками. Эти отсеки включают в себя отсек сборной шины, секцию коммутации нагрузки или выключателя, зону подключения кабеля, отсек приводного механизма, узел блокировки, отсек управления низким напряжением и специальные средства измерения.
Каждая зона физически изолирована прочными стальными барьерами, гарантируя, что любые неисправности останутся под контролем, не распространяясь на соседние секции. Камера сборных шин занимает верхнюю часть интеллектуального распределительного устройства наружного коробчатого типа. В этой камере основные проводники соединяются в непрерывную горизонтальную линию, охватывающую всю линейку распределительных устройств. Такое горизонтальное расположение шин упрощает будущие работы по расширению и позволяет интегрировать дополнительные панели с минимальными доработками. В целом, разделенная на отсеки компоновка шкафа повышает как эксплуатационную безопасность, так и долговечность эксплуатации.
| Нет. | Имя | Единица | техническое требование | ||
| Шкаф переключателя нагрузки | Комбинированный шкаф электроаппаратуры | ||||
| 1 | Номинальное напряжение | кВ | 12 | ||
| 2 | Номинальная частота | Гц | 50 | ||
| 3 | Номинальный ток | A | 630 | 200 | |
| 4 | Номинальный ток отключения нагрузки | A | 630 | 630 | |
| 5 | Номинальный кратковременный выдерживаемый ток (RMS) | кА | 20 кА | ||
| 6 | Номинальная продолжительность короткого замыкания | S | 3 с | ||
| 7 | Номинальный пиковый выдерживаемый ток | кА | 50/63 | ||
| 8 | Ток замыкания контура | A | 630 | ||
| 9 | Номинальный ток отключения зарядки кабеля | A | 25 | ||
| 10 | Номинальный ток отключения трансформатора холостого хода | A | 16 | ||
| 11 | Номинальный ток отключения переключения | A | 1750 | ||
| 12 | Предполагаемый ток отключения предохранителя (RMS) | кА | 63 | ||
| 13 | Кратковременный выдерживаемый ток/продолжительность заземлителя | кА | 25кА/1с | ||
| 14 | Номинальный ток отключения | каждый раз | ≥200 | ||
| 15 | Механическая жизнь | каждый раз | ≥2000 | ||
| 16 | Годовая скорость утечки газа SF6 | ≤1% | |||
| 17 | Выдерживаемое напряжение промышленной частоты 1 мин (RMS) | Через изолирующее расстояние | кВ | 48 | |
| Между фазами | кВ | 42 | |||
| Фаза-земля | кВ | 42 | |||
| Выдерживаемое напряжение грозового импульса (пиковое) | Через изолирующее расстояние | кВ | 85 | ||
| Между фазами | кВ | 75 | |||
| Фаза-земля | кВ | 75 | |||
| 18 | Пружинный рабочий механизм | Ручное управление, возможность обновления до моторизованного | |||
| 19 | Рабочее напряжение | V | DC48VAC220V | ||
| 20 | Расстояние утечки внешней изоляции | мм/кВ | ≥20 | ||
| 21 | Разница во времени открытия | РС | <5 | ||
| 22 | Разница во времени закрытия | РС | <5 | ||
| 23 | Сопротивление главной цепи | мкОм | <140 | ||
| 24 | Уровень защиты корпуса | IP4X | |||
Отсек низковольтной блокировки также служит интерфейсом управления всей сборкой. В этой секции подпружиненный рабочий механизм работает совместно с механическими блокировками и четкими индикаторами положения, обеспечивая безопасную последовательность коммутаций. Дополнительные опции включают вспомогательные контакты, катушки шунтового расцепителя, исполнительные механизмы аварийного отключения, емкостные индикаторы прямой линии, блокировки с ключом и моторизованные приводы. В камере также имеется достаточно места для размещения схем управления, записывающих приборов и пакетов защитных реле. В частности, интеллектуальное распределительное устройство наружного коробчатого типа в конфигурации шириной 750 мм поставляется с двумя идентичными низковольтными отсеками, позволяющими существенно расширить аксессуары без увеличения занимаемой площади. Такое двухкамерное расположение внутри блока обеспечивает достаточную производительность даже для наиболее оснащенных распределительных схем.
- Номинальное напряжение: 12 кВ
- Номинальный ток: 630 А
- Отключающая способность: 630 А (выдерживает короткое замыкание 20 кА)
- Номинальная частота: 50 Гц
- Уровень защиты корпуса: IP4X.
Экономия места: занимаемая площадь на 60 % меньше, чем у обычных станций.
Plug-and-Play: предварительно собранные модули сокращают время установки на 70 %.
Smart Ready: встроенные коммуникационные порты для интеграции SCADA.
Долговечность: конструкция из нержавеющей стали (работа от -25°C до +40°C)
Гибкость: возможность настройки с помощью автоматических выключателей, трансформаторов напряжения, счетчиков и USP.
Отсек низковольтной блокировки одновременно служит интерфейсом управления всей сборкой в этой секции. Пружинный рабочий механизм работает совместно с механическими блокировками и четкими индикаторами положения, обеспечивая безопасные последовательности коммутации. Дополнительные опции включают вспомогательные контакты, катушки шунтирующего расцепителя, приводы аварийного отключения. идентичные низковольтные отсеки, позволяющие существенно расширять аксессуары без увеличения занимаемой площади. Двухкамерное расположение внутри устройства обеспечивает достаточную емкость даже для наиболее оснащенных распределительных схем.
1. Наша фабрика продолжает настаивать на том, чтобы клиенты ориентировались и стремились к развитию технологий и науки.
2. Наша продукция отличается высоким качеством и глубокой любовью наших клиентов.
3. Наша продукция прошла сертификацию системы качества ISO9001: 2000.
4. У нас сильная цепочка поставок и послепродажное обслуживание.
В1: Какие уровни напряжения поддерживает это оборудование?
Этот интеллектуальный распределительный узел для наружного применения рассчитан на приложения среднего напряжения до 40,5 кВ с обычными конфигурациями на 11 кВ, 12 кВ, 24 кВ и 36 кВ в зависимости от региональных сетевых стандартов.
В2: Как долго обычно длится доставка?
Стандартные конфигурации поставляются в течение четырех-шести недель, а для устройств, требующих специализированных реле защиты или нестандартного расположения шин, срок поставки может составлять от восьми до десяти недель в зависимости от объема заказа.
В3: Каков ожидаемый срок службы оборудования?
Герметичная жила с газовой изоляцией рассчитана на расчетный срок службы, превышающий тридцать лет при нормальных условиях эксплуатации с минимальной деградацией внутренних компонентов в течение этого периода.
В4: Требуется ли для устройства специальный фундамент или цоколь?

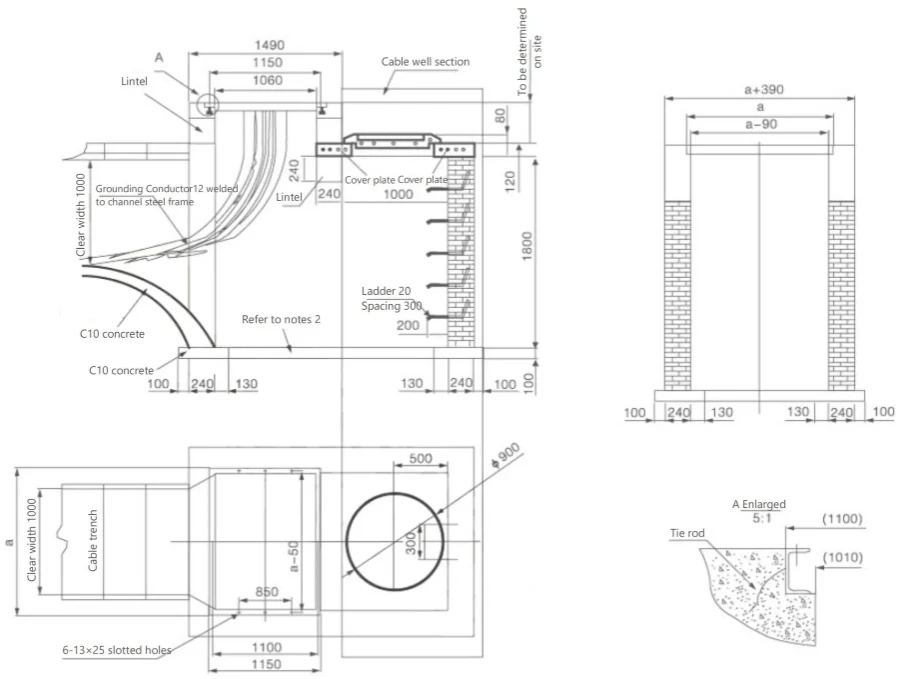

Да, рекомендуется использовать ровную бетонную подушку или приподнятый цоколь, чтобы обеспечить правильное выравнивание кабельного ввода и дренаж. Площадь опоры и расположение монтажных отверстий указаны на чертеже общего вида.
В5: Доступна ли поддержка при вводе в эксплуатацию на месте?
Да, JUCEG предлагает удаленное техническое руководство в стандартной комплектации, а дополнительные услуги по надзору на месте и пуско-наладке доступны по запросу во время размещения заказа.
