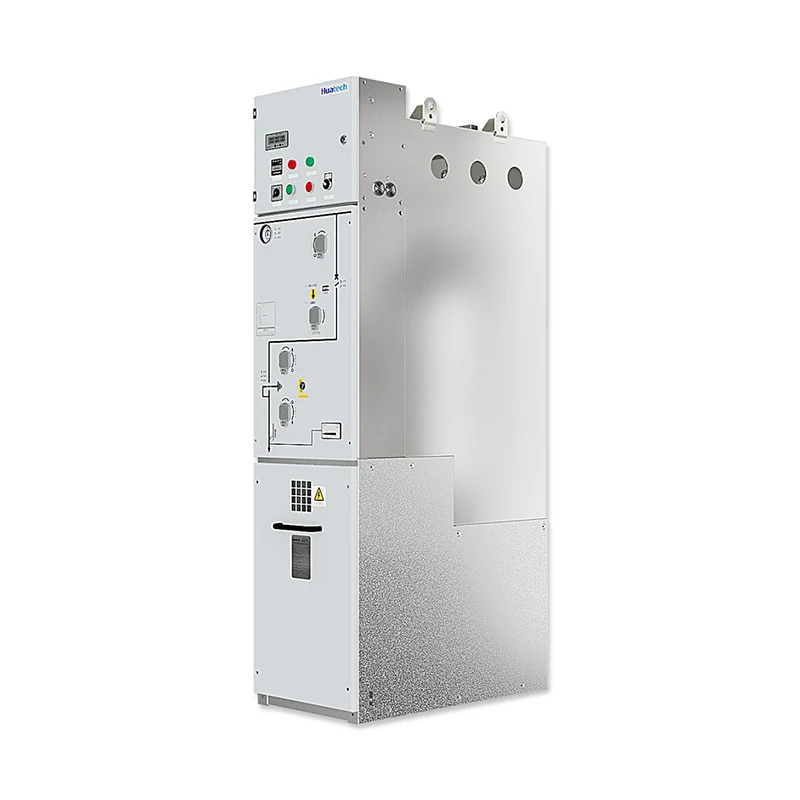

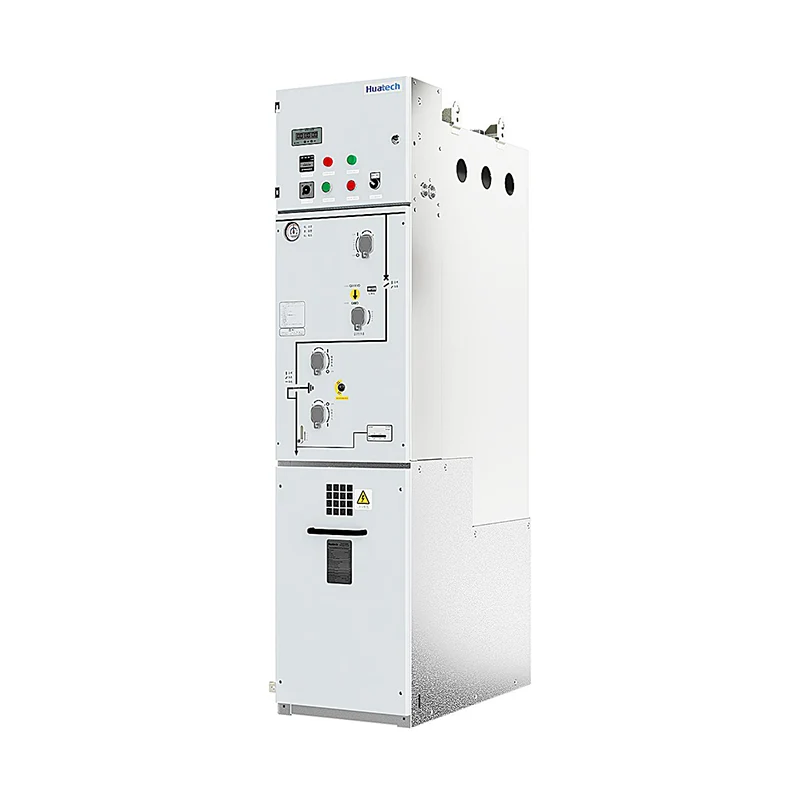

SM6 Компактный RMU с элегазовой изоляцией

Большая часть распределительного оборудования появляется торжественно, а затем постепенно превращается в график технического обслуживания, наполненный встречами. Это такое снаряжение, которое требует внимания в самый неподходящий момент. SM6 Compact RMU использует совершенно противоположный подход. Эта скромная единица тихо прибывает, встает в отведенный ей угол, а затем в течение следующих тридцати с лишним лет не делает абсолютно ничего примечательного. Никакой драмы, никаких обращений в сервисный центр, никакого безумного поиска и устранения неисправностей в полночь, никаких панических поисков запасных частей, которые устарели десять лет назад. Компактный RMU SM6 с элегазовой изоляцией представляет собой просто герметичную камеру с элегазом, занимающуюся своими делами, в то время как внешний мир испытывает циклы жары, влажности и пыли. Собрание не ищет признания, не вызывает тревогу и не создает документов. Это не интересное оборудование, и в этом вся суть.

Параметры

В основе сборки лежит модульная архитектура, обеспечивающая гибкую конфигурацию и простую установку без чрезмерной подготовки места. Полностью герметичная система изоляции SF6 исключает внутреннее воздействие влаги и загрязнений, обеспечивая надежную автоматическую работу год за годом. Встроенные механические блокировки обеспечивают необходимый уровень эксплуатационной безопасности, предотвращая ошибки во время переключения. Между тем, высококачественные внутренние компоненты обеспечивают стабильную долговременную работу в распределительных сетях среднего напряжения. Компактный RMU с элегазовой изоляцией SM6 SF6 также поддерживает ряд функциональных конфигураций, включая выключатели нагрузки, вакуумные выключатели, схемы защиты предохранителями и специальные измерительные устройства. Это делает это компактное решение адаптируемым к разнообразным требованиям применения без ущерба для его основного обещания бесшумной долговечности.

Приложения

Кольцевой главный блок (RMU) широко используется в компактных подстанциях, трансформаторных подстанциях, городских распределительных сетях, солнечных электростанциях, ветряных электростанциях и промышленных системах распределения электроэнергии.

Этапы установки продукта

Предмонтажная подготовка

Перед размещением компактного RMU SM6 с элегазовой изоляцией убедитесь, что установка происходит в спокойную, сухую погоду, без песчаных бурь и осадков. Относительная влажность должна оставаться ниже восьмидесяти процентов. Рабочая зона должна быть покрыта антистатической пылезащитной пленкой, а пол должен содержаться в чистоте. Тщательно осмотрите агрегат. Убедитесь, что давление и влажность газа SF6 соответствуют заводским спецификациям. Проверьте все изолирующие компоненты на наличие трещин и повреждений и убедитесь, что уплотнения целы и отсутствуют повторно используемые прокладки. Фундамент должен пройти проверку с отклонениями межосевого расстояния и высоты в пределах десяти миллиметров и отклонением центра закладного болта не более двух миллиметров. Прочность бетона должна быть полностью затвердевшей и проверенной.

Этапы установки

Поднимите герметичный узел на место с помощью подходящего такелажа и крана. Отрегулируйте регулировочные болты до тех пор, пока вертикальное выравнивание не окажется в пределах допуска производителя. Закрепите шкаф в соответствии с заводской последовательностью, затягивая все болты калиброванным динамометрическим ключом. Используйте не более трех прокладок на точку, при общей толщине стопы менее десяти миллиметров. Подключите входящие и выходные кабели согласно электрической схеме. При использовании вставных концевых заделок убедитесь, что контактный штифт полностью сидит внутри втулки, чтобы предотвратить скольжение, и убедитесь, что нагрузочный конус плотно прилегает без чрезмерного сжатия. Заполните газовый отсек сухим элегазом до указанного давления, затем выполните проверку на утечку. Все металлические части должны быть надежно заземлены. Уплотнительная канавка должна быть чистой и без царапин. Наносите герметик осторожно, избегая попадания в газовую сторону. Сварной резервуар обычно обеспечивает годовую утечку ниже нуля целых пяти процентов. Окончательное тестирование включает измерение сопротивления изоляции, проверку выдерживаемого напряжения промышленной частоты и подтверждение работоспособности механической блокировки трехпозиционного переключателя. Никогда не открывайте газонаполненную камеру без разрешения и указаний производителя. В аппаратной должна быть предусмотрена низкоуровневая вентиляция с воздухообменом не менее четырех раз в час, а персоналу, работающему в закрытых помещениях, рекомендуется иметь при себе мониторы обнаружения элегаза и кислорода.

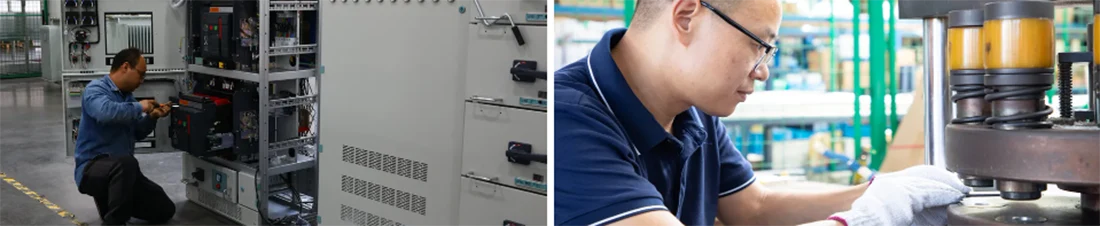

Мастерская

Сертификаты и квалифицированные

Часто задаваемые вопросы

В1: Какая гарантия предоставляется?

Стандартная гарантия действует двенадцать месяцев с момента ввода в эксплуатацию или восемнадцать месяцев с момента отгрузки, в зависимости от того, что наступит раньше. Расширенные условия доступны по запросу.

Вопрос 2: Насколько легко найти запасные части?

Критически важные запасные части хранятся на региональном складе, при этом доставка наиболее распространенных товаров осуществляется в течение трех-пяти рабочих дней.

В3: Какое плановое обслуживание действительно требуется?

Визуальный осмотр манометров и кабельных наконечников ежегодно. Проверка рабочего механизма каждые несколько лет в зависимости от частоты переключения.

В4: Можно ли расширить этот блок позже, если нагрузка вырастет?

Да, модульная архитектура позволяет добавлять дополнительные панели с минимальными доработками при условии, что в первоначальной компоновке было зарезервировано место.

В5: Какие сертификаты имеет это оборудование?

Сборка имеет сертификат ISO 9001, а также протоколы типовых испытаний, соответствующие соответствующим стандартам IEC. Полная документация предоставляется по запросу.
