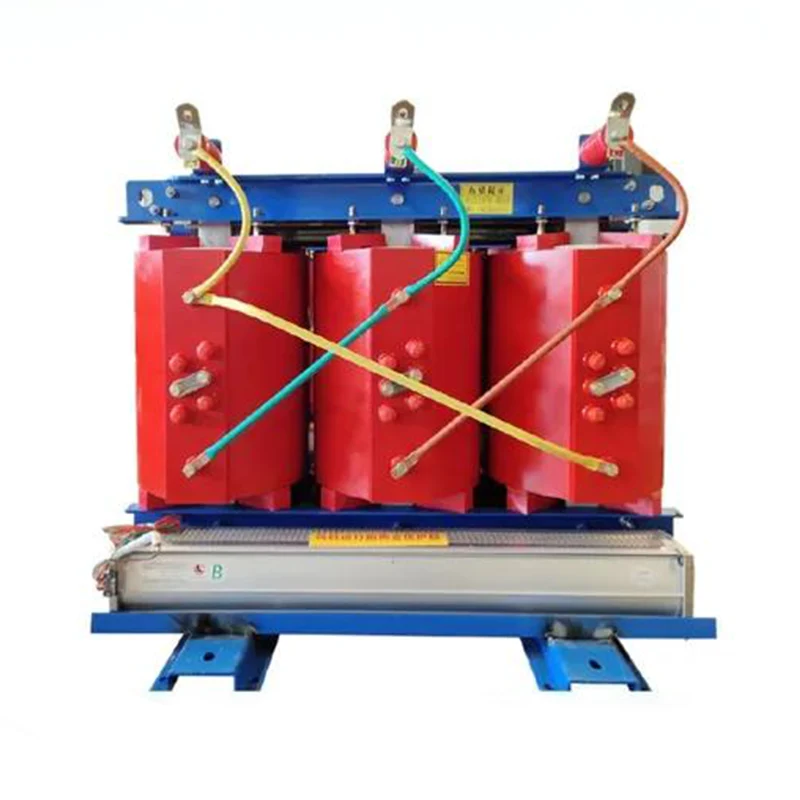

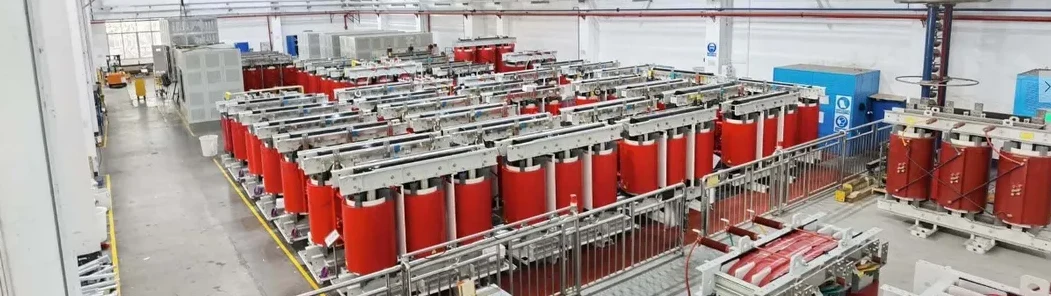

Силовой трансформатор сухого типа с сердечником

Как профессиональный производитель, мы хотели бы предоставить вам силовой трансформатор сухого типа с сердечником JUCEG. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Принята конструкция с железным сердечником сердцевидного типа, в которой столбец с железным сердечником и ярмо образуют замкнутую магнитную цепь, а обмотка намотана вокруг столбца с железным сердечником. Железный сердечник обычно изготавливается путем укладки высококачественных холоднокатаных листов кремнистой стали с высокой магнитной проводимостью и ориентированной текстурой, чтобы уменьшить потери холостого хода и ток холостого хода. Поверхность железного сердечника покрыта специальной смолой для предотвращения попадания влаги и ржавчины, а также для снижения рабочего шума. Обмотка обрабатывается заливкой из эпоксидной смолы или пропиткой изоляции для образования высокопрочной конструкции из стекловолокна, которая имеет отличные электрические характеристики и механическую прочность. Изоляционные трубки размещаются между обмотками высокого и низкого напряжения для повышения электроизоляции, а распорные блоки и опорные пластины используются для закрепления катушек и обеспечения стабильности и надежности обмоток. Силовой трансформатор сухого типа с сердечником в основном использует конвекцию воздуха или принудительное воздушное охлаждение для отвода тепла. При использовании естественного воздушного охлаждения (АН) трансформатор может длительное время работать непрерывно на номинальной мощности. При использовании принудительного воздушного охлаждения (AF) эффективность рассеивания тепла повышается за счет увеличения количества вентиляторов, а выходная мощность трансформатора может быть увеличена на 50%, что подходит для работы с периодической перегрузкой или аварийной перегрузкой.

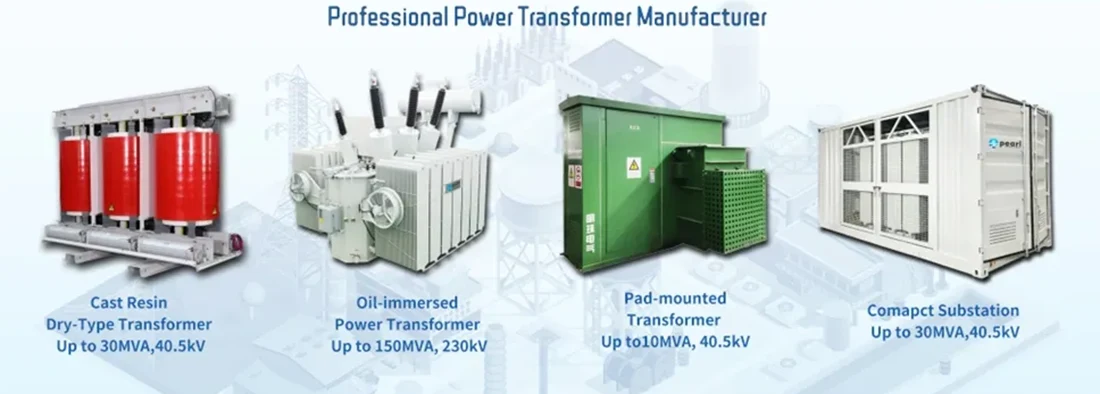

Типы трансформаторов сухого типа:

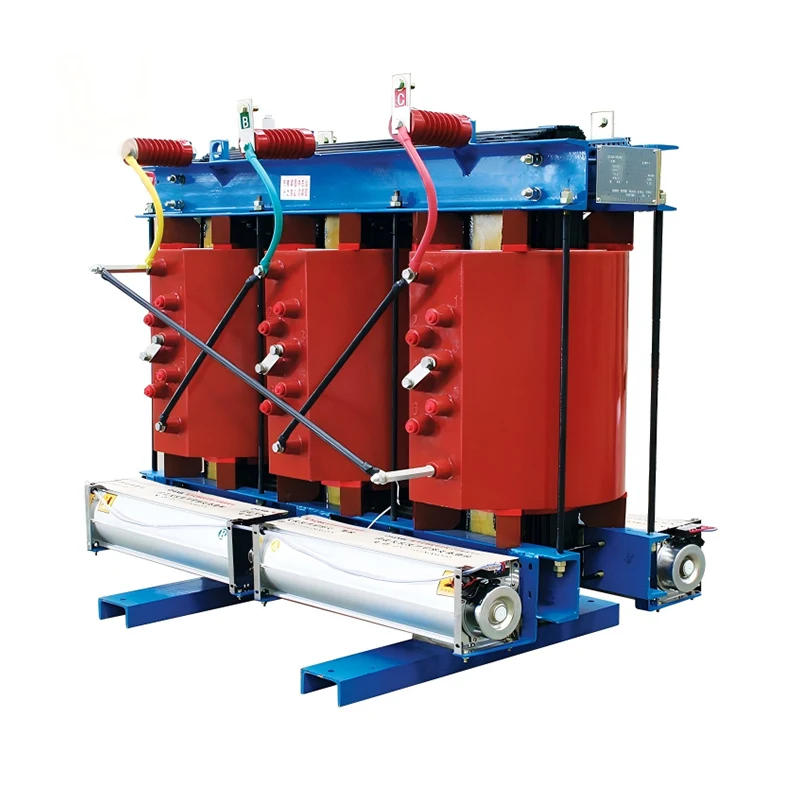

1. Трансформатор сухого типа с литой смолой (ЭЛТ):

Использует эпоксидную смолу для герметизации обмоток, защищая их от влаги, пыли, коррозии и других факторов окружающей среды.

Подходит для помещений с высокой влажностью, внутренних установок и пожароопасных зон благодаря своей негигроскопичности, негорючести и необслуживаемости.

Доступны мощности от 25 кВА до 12 500 кВА, с классом изоляции F (повышение температуры до 90°C).

2. Трансформатор с вакуумной пропиткой под давлением (VPI):

Пропитывает обмотки полиэфирной смолой класса H под вакуумом и давлением, устраняя воздушные зазоры и пустоты в изоляции.

Повышает механическую прочность, диэлектрическую прочность и термическую стабильность.

Подходит для наружной установки, сейсмических явлений и колебаний температуры благодаря прочной конструкции, влагостойкому корпусу и низкому коэффициенту теплового расширения.

Технические данные

Преимущества

Отличные электроизоляционные характеристики: после пропитки силовой трансформатор сухого типа с сердечником может полностью проникать через эпоксидную смолу во внутреннюю часть обмотки, заполняя зазоры между изоляционными материалами и улучшая общие изоляционные характеристики. Пропитанный слой изоляции обмоток является равномерным и плотным, что снижает риск местных разрядов и повышает надежность трансформатора.

Повышенная механическая прочность: после пропитки эпоксидная смола затвердевает вплотную к обмотке, образуя целостную структуру, что повышает механическую прочность и виброустойчивость обмотки. Процесс пропитки позволяет зафиксировать положение изоляционных материалов и предотвратить их ослабление или смещение из-за вибрации или изменения температуры.

Устойчивость к влаге и плесени: в процессе пропитки на поверхности обмотки образуется плотная защитная пленка, эффективно предотвращающая попадание влаги и предотвращающая намокание и плесень изоляционных материалов. За счет обработки, устойчивой к влаге и плесени, срок службы изоляционных материалов трансформатора продлевается, а неисправности, вызванные старением изоляции, уменьшаются.

Улучшение характеристик рассеивания тепла: пропиточная обработка силового трансформатора сухого типа с сердечником может заполнить зазоры между изоляционными материалами, уменьшить слой воздуха и повысить эффективность теплопроводности, помогая обмотке рассеивать тепло. В сочетании с разумной конструкцией вентиляции пропитанный трансформатор сухого типа также может обеспечить хорошие характеристики рассеивания тепла.

Экономическая эффективность: по сравнению с литьевым типом, при пропитке в некоторых случаях может использоваться меньше материала эпоксидной смолы, что снижает затраты на материалы. Пропиточная обработка подходит для обмоток различных форм и размеров, обладает высокой технологической гибкостью и может удовлетворить разнообразные потребности.
