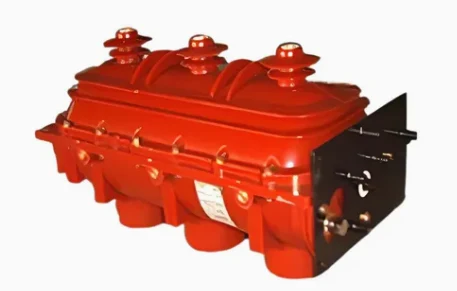

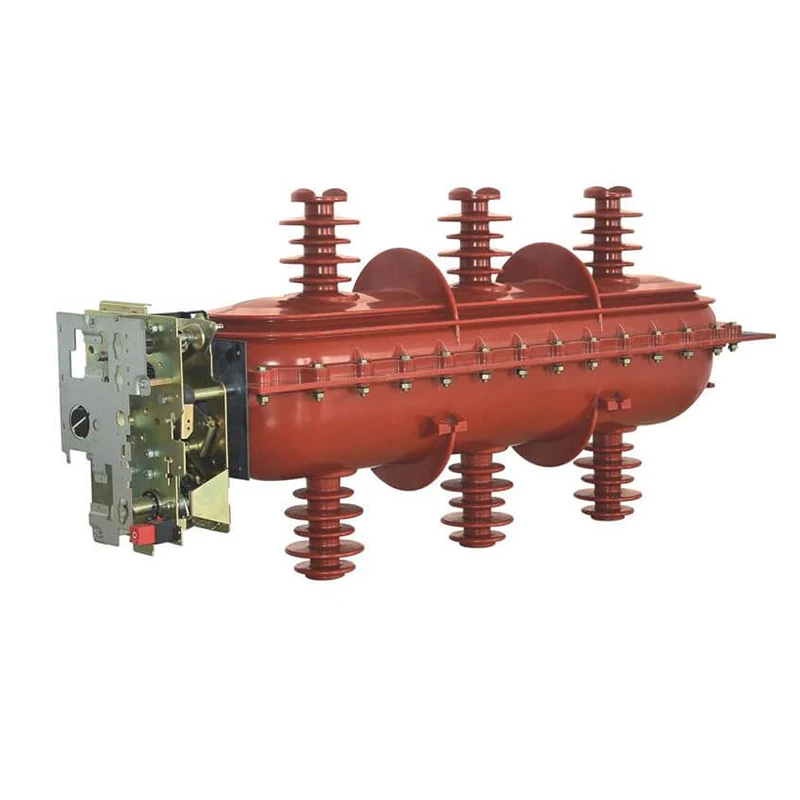

Элегазовый высоковольтный выключатель нагрузки, прочный и надежный электрический компонент, доступный в номиналах 12 кВ и 36 кВ, представляет собой универсальное решение для трехфазных кольцевых сетей или оконечных систем электропитания частотой 50 Гц, легко интегрируясь с промышленным электрооборудованием. Его основная роль заключается в защите критически важных линий в системах управления силовой нагрузкой 10 кВ, обеспечивая бесперебойное и безопасное распределение энергии. Этот высоковольтный выключатель нагрузки элегазового типа 12–36 кВ, обладающий элегантной, но прочной конструкцией, может легко размыкать и замыкать токи нагрузки, контурные токи, токи трансформатора холостого хода и токи зарядки кабеля, что делает его незаменимым инструментом для точного управления электрическим потоком. Будучи составным электроприбором, он способен отключать любой ток вплоть до номинального тока короткого замыкания, обеспечивая жизненно важный уровень защиты и надежности. Его применение охватывает широкий спектр электрооборудования, включая компактные кольцевые силовые агрегаты и устойчивые к атмосферным воздействиям подстанции коробчатого типа, где экономия места и производительность имеют первостепенное значение.
| Число | Имя | Единица | Данные | |
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальная частота | Гц | 50 | |
| 3 | Текущий рейтинг | A | 630 | |
| 4 | Номинальный пиковый выдерживаемый ток | кА | 50 | |
| 5 | Номинальный кратковременно выдерживаемый ток 4S | кА | 20 | |
| 6 | Номинальный ток закрытия | кА | 50 | |
| 7 | Номинальный ток отключения | Ток отключения активной нагрузки | A | 630 |
| Ток прерывания в замкнутом контуре | A | 630 | ||
| Прерывающий ток зарядки кабеля | A | 10 | ||
| 8 | Выдерживаемое напряжение промышленной частоты в течение 1 мин между фазами, на землю/разрыв | кВ | 42/48 | |
| 9 | Выдерживать межфазное импульсное напряжение молнии на землю/разрушение | кВ | 75/85 | |
| 10 | Относительное давление газа SF6 (манометрическое давление 20°C) | МПа | ≤0,04 | |
| 11 | Номинальное рабочее напряжение (электрическое) | V | АК220,ДК220 | |
| 12 | Номинальное напряжение независимого расцепителя | V | АК220,ДК220 | |
| 13 | Средняя скорость открытия | РС | 3,5±1,5 | |
| 14 | Средняя скорость закрытия | РС | 3,5±1,5 | |
| 15 | Трехфазное одновременное открытие и закрытие | РС | ≤3 | |
| 16 | Сопротивление основного контура | мкОм | ≤120 | |
| 17 | Ручное управление наиболее актуально в данный момент | Нм | ≤160 | |
| 18 | Межосевое расстояние между фазами | мм | 210±0,5 | |
JUCEG проводит строгую предварительную проверку каждого заказа, гарантируя идеальную работу каждого устройства перед отправкой. Ни один дефект не останется без внимания, что обеспечивает безопасность ваших оптовых заказов.
JUCEG предлагает широкий спектр технических характеристик нашей продукции. Мы отвечаем различным требованиям проекта, а также принимаем индивидуальные запросы от клиентов со всего мира.
Мы созданы для длительного использования и обеспечивают надежную работу, которой вы можете доверять в своих энергетических проектах.
Мы отправляем заказы непосредственно вам. Никаких посредников, более быстрые сроки выполнения заказов и лучшие цены для наших оптовых клиентов по всему миру.
а) Температура воздуха
Максимальная температура: +40°С; Минимальная температура: -5°C
б) Влажность
Среднемесячная влажность: 95%; Среднесуточная влажность: 90%.
в) Высота над уровнем моря
Максимальная высота установки: 2500м.
г) Окружающий воздух явно не загрязнен коррозийными и легковоспламеняющимися газами, парами и т. д.
д) Отсутствие частой сильной тряски
1. Отличные изоляционные характеристики.
Элегазовый выключатель нагрузки высокого напряжения 12 кВ 36 кВ обладает превосходными изоляционными характеристиками, которые могут эффективно изолировать электрическое поле между проводниками и заземляющими телами, обеспечивая нормальную работу и электробезопасность силового оборудования. Особенно в последние годы, с ростом уровней напряжения, увеличивается спрос на высокоэффективные изоляторы, а также расширяется сфера применения изоляторов.
2. Длительный срок службы
Изоляционными материалами обычно являются высокопрочные керамические материалы, материалы из силиконовой резины, пластмассы, армированные стекловолокном, и т. д. Их срок службы намного дольше, чем у традиционных металлических материалов, и они могут сохранять отличные изоляционные характеристики в течение длительного времени.
3. Хорошая термостойкость.
Изолятор может адаптироваться к высокотемпературной среде, сохранять отличные изоляционные характеристики и выдерживать высокое давление, электрическое поле и воздействие сильного тока. Поэтому он широко используется в высоковольтном энергетическом оборудовании.
4. Высокая степень возмещения затрат
Хотя цена этого изолятора выше, но и срок его службы больше, и он не требует обслуживания в процессе эксплуатации. Таким образом, степень возмещения затрат высока, и это может снизить стоимость использования для пользователя.
1. Каков срок гарантии?
Обычно гарантийный срок составляет 12 месяцев.
2. Какие условия оплаты вы принимаете?
T/T, Western Union и другие по запросу.
3. Как насчет типового испытания?
Наш клиент прошел типовое испытание в Европе, а также мы провели типовое испытание в Китае.
4. Как разместить заказ?
Пожалуйста, пришлите нам ваши подробные требования.
