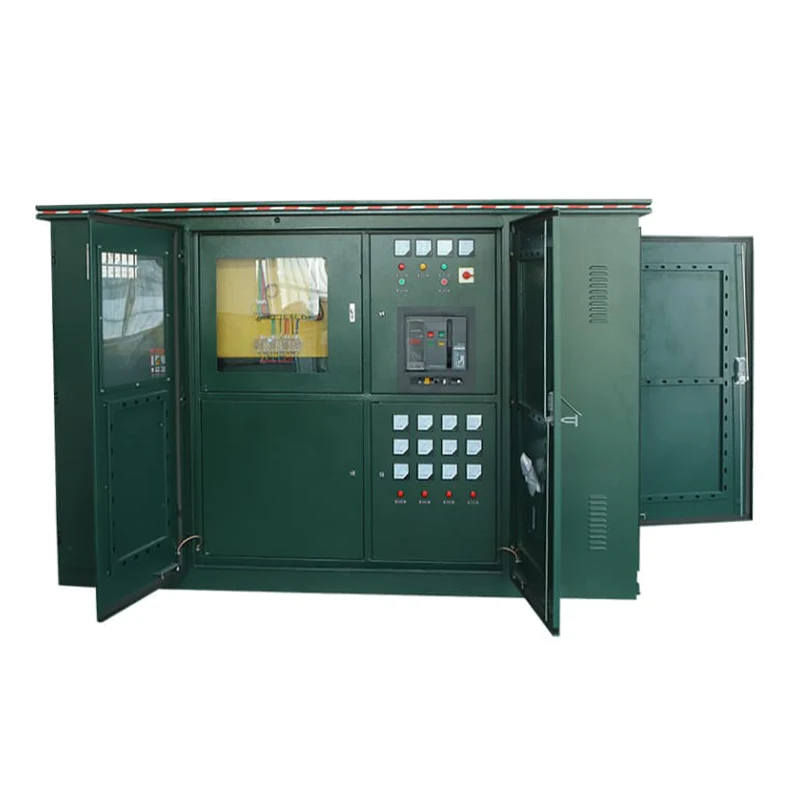

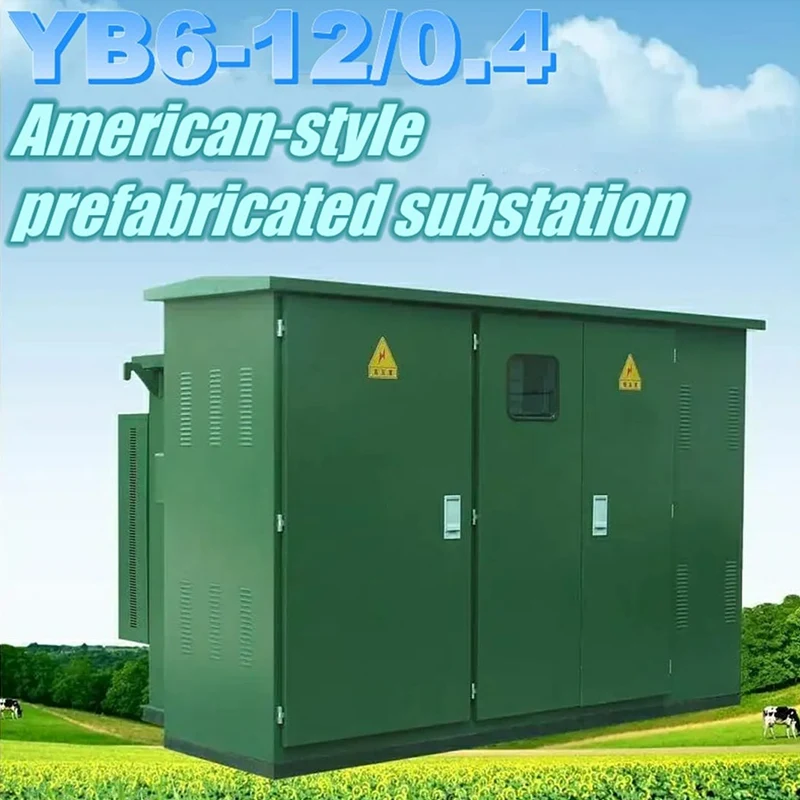

YB6 Американская сборная коробчатая подстанция 33 кВ

Как профессиональный высококачественный американский производитель сборных коробчатых подстанций JUCEG YB6 33 кВ, мы предложим вам лучшее послепродажное обслуживание. Благодаря чрезвычайно небольшой занимаемой площади, она идеально подходит для городского применения; полностью изолированная и герметичная конструкция исключает открытые компоненты под напряжением; защита двойным предохранителем и гибкость колец/клемм повышают непрерывность электропитания; по сравнению с традиционными подстанциями затраты на установку и обслуживание ниже; предварительно собранный и протестированный на заводе, он может быть непосредственно использован для ввода в эксплуатацию на месте; Американская сборная коробчатая подстанция YB6 на 33 кВ предлагает такие преимущества, как интеллектуальный мониторинг, интеграция SCADA и различные варианты материалов корпуса.

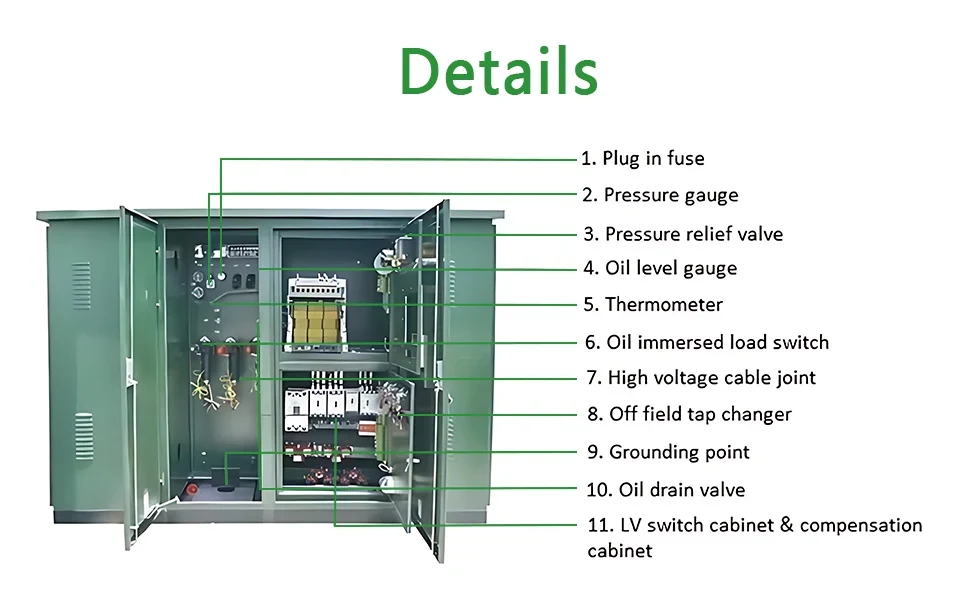

Характеристики производительности

1. Полностью изолирован, полностью герметичен, не требует частого обслуживания, обеспечивает надежную защиту личной безопасности;

2. Компактная конструкция, объем которой составляет всего 1/3–1/5 объема эквивалентного европейского трансформатора, и небольшая высота;

3. Американская сборная коробчатая подстанция YB6 33 кВ может иметь коробчатую конструкцию, чтобы избежать загрязнения трансформаторного масла в резервуаре;

4. На стороне высокого напряжения используется полнодиапазонная защита с двойным предохранителем, что значительно снижает затраты: его можно использовать в кольцевой сети или в качестве терминала, а головку кабеля можно быстро отсоединить при токе нагрузки 200 А;

5. В корпусе коробки используется двухслойная композитная пластина сотового типа с функциями теплоизоляции и рассеивания тепла;

6. На стороне низкого напряжения добавлен электронный предохранитель от обрыва фазы. При возникновении аномального напряжения в системе можно быстро отключить главный входящий выключатель;

7. На стороне высокого напряжения используются масляные выключатели нагрузки или элегазовые выключатели нагрузки, которые можно электрически модернизировать, чтобы заложить основу для автоматизации распределительной сети;

8. Используйте масляные трансформаторы серии S9 или более качественной серии S11;

Условия рабочей среды

Транспорт:

Подстанции, выпущенные на заводе, должны быть заправлены трансформаторным маслом марки 25# (или 45#), как показывает указатель уровня масла в масляном баке. При транспортировке и погрузочно-разгрузочных работах нельзя переворачивать или переворачивать подстанцию, нельзя ударять по деталям, а также подвергать ее сильной вибрации.

При подъеме и перемещении американской сборной коробчатой ​​подстанции YB6 напряжением 33 кВ на объект следует уделить особое внимание. Подъемный крюк следует прикрепить к подъемному крюку масляного бака, а подъем следует выполнять медленно, чтобы не повредить краску поверхности подстанции стальным тросом и даже не вызвать смещение, наклон или падение центра тяжести всей подстанции.

Установка:

При установке подстанции на объекте следует обратить внимание на защиту лакокрасочного покрытия шкафа. Не допускается, чтобы манометры, указатели уровня масла, термометры, ручки вставных предохранителей, элементы изоляционных втулок сталкивались, имели трещины и т.п., а винты не должны быть ослаблены.

Удалите всю пыль и грязь с внешней стороны подстанции, внутренней части дверцы шкафа и поверхности изоляционной втулки.

Проверьте соответствие паспортных данных и паспорта изделия подстанции бланку заказа, а также проверьте наличие документов и запасных частей согласно упаковочному листу.

Строительно-строительные чертежи кабелей и входящих/отходящих линий подстанции показаны на рисунке.

Обслуживание:

Изделия, выпущенные на заводе, прошли строгую сборку и регулировку, и их не нужно разбирать во время установки, чтобы не повлиять на производительность. Техническое обслуживание ограничивается следующими ситуациями:

Проводить пробный анализ трансформаторного масла один раз в год;

Если уровень масла упадет, немедленно долейте его. Марка масла должна быть такой же, как и в баке;

После перегорания предохранителя следует определить причину, и при замене сердечника предохранителя обратите внимание на то, чтобы его спецификация и модель были такими же, как исходные характеристики и модель.
