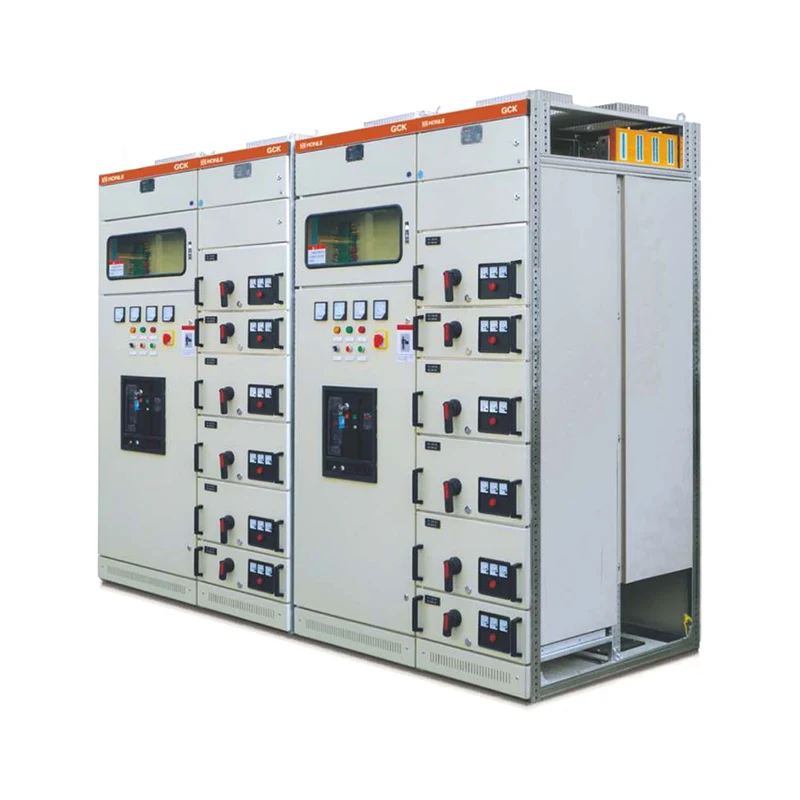

Выдвижное распределительное устройство низкого напряжения GCK

Вы можете быть уверены, что купите выкатное распределительное устройство низкого напряжения JUCEG GCK на нашем заводе. Принята комбинированная конструкция сборки, и все компоненты каркаса шкафа соединяются винтами, что позволяет избежать сварочной деформации и напряжений, а также повысить точность и уровень стандартизации. Шкаф разделен на три изолированные секции: отсек сборных шин, отсек функционального блока и отсек кабеля, что позволяет эффективно предотвратить распространение аварий и облегчить техническое обслуживание. Уровень защиты может достигать IP30/IP40. Выдвижной блок оснащен механической системой блокировки, обеспечивающей оперативное обслуживание. Вилка главной цепи выдвижного распределительного устройства низкого напряжения GCK имеет корпус из огнестойкого инженерного пластика для герметизации, а конструкция клапана автоматически закрывается при выдвижении ящика, обеспечивая эксплуатационную безопасность. Извлечение и вставка функционального узла (ящика) осуществляются рычажными операциями, которые удобны и надежны в эксплуатации. Выдвижной ящик и дверца механически блокируются с помощью приводного механизма главного выключателя. Когда главный выключатель находится в закрытом положении, дверь невозможно открыть, что облегчает безопасное обслуживание электрооборудования. Компоненты обладают высокой универсальностью, хорошей применимостью и высоким уровнем стандартизации. Высота ящика модульная, что позволяет легко комбинировать и расширять его по мере необходимости.

Технические характеристики

Номинальное напряжение: 380 В переменного тока, 660 В переменного тока

Номинальный ток: горизонтальная шина до 4000 А, вертикальная шина до 1600 А.

Номинальный кратковременно выдерживаемый ток: среднеквадратичное значение 50 кА, 80 кА, пиковое значение 105 кА, 176 кА

Класс защиты: IP30, IP40.

Температура окружающего воздуха вокруг выкатного распределительного устройства низкого напряжения GCK не превышает +40℃, не ниже -5℃ (некоторые изделия могут иметь температуру до -25℃), а средняя температура в течение 24 часов не превышает +35℃. Относительная влажность не превышает 50% при максимальной температуре +40℃ и может иметь более высокую относительную влажность при более низких температурах.

Высота над уровнем моря не превышает 2000м (некоторые изделия требуют не более 1000м). Уровень загрязнения 3.

Руководство по эксплуатации

1. Установка:

Перед монтажом необходимо проверить исправность выкатного распределительного устройства НН GCK и отсутствие влаги. Также проверьте наличие недостающих деталей или повреждений при транспортировке согласно упаковочному листу.

Распределительный шкаф следует устанавливать в чистом, сухом и хорошо вентилируемом месте. Избегайте установки в местах с агрессивными газами, парами или взрывоопасной пылью.

Во время установки следуйте руководству по установке и эксплуатации изделия, чтобы обеспечить правильную последовательность установки и соответствие качества установки стандартам.

При сборке распределительного шкафа по секциям используйте болты для затягивания соединительных отверстий, чтобы обеспечить прочное и надежное соединение между шкафами.

2. Операция:

Перед началом работы проверьте, соответствует ли электрооборудование и проводка внутри распределительного шкафа требованиям чертежа, отмечены ли клеммы цифрами, аккуратно ли и надежно ли проводка.

Во время работы строго соблюдайте процедуры эксплуатации, чтобы избежать случайного включения, которое может привести к повреждению оборудования или травмам.

Извлечение и вставку выдвижного блока следует выполнять, когда главный выключатель находится в открытом положении, чтобы обеспечить безопасную работу.

Между приводным механизмом и дверью имеется механическое устройство блокировки. Дверь можно открыть только тогда, когда главный выключатель находится в открытом положении, что облегчает обслуживание и замену электрооборудования.

3. Техническое обслуживание:

Регулярно очищайте и проверяйте выкатное распределительное устройство низкого напряжения GCK, чтобы убедиться, что поверхность оборудования чистая и не содержит пыли, а контакты электрооборудования находятся в хорошем состоянии.

Регулярно проверяйте надежность механической и электрической блокировки, чтобы обеспечить безопасность работы оборудования.

Регулярно проверяйте и проверяйте, правильно ли работают все счетчики и реле, чтобы обеспечить нормальную защитную функцию оборудования.

Регулярно проверяйте и проверяйте заземляющее устройство распределительного шкафа, чтобы убедиться в его прочности и надежности.
