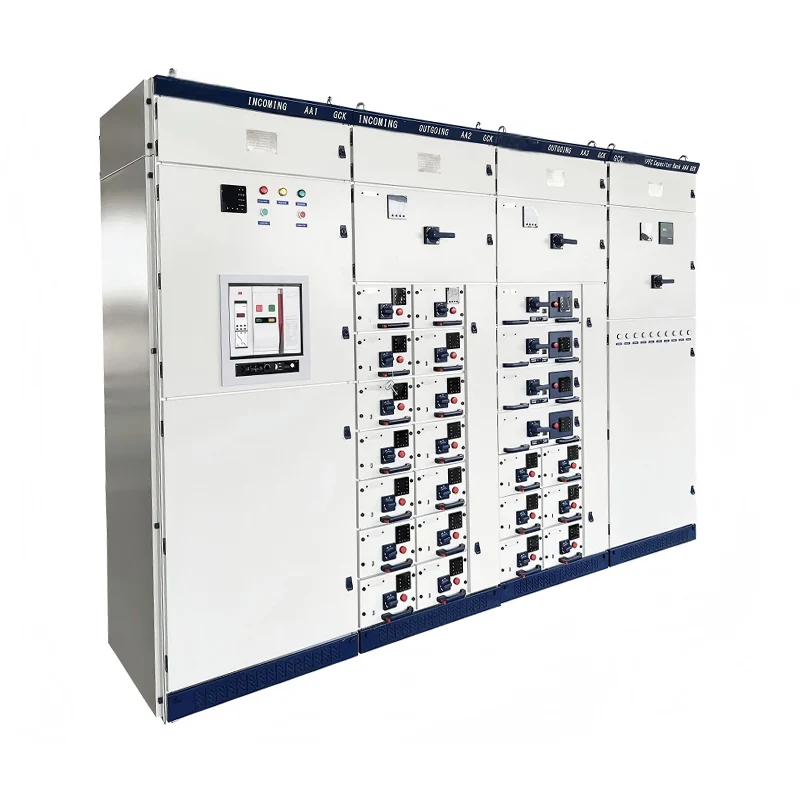

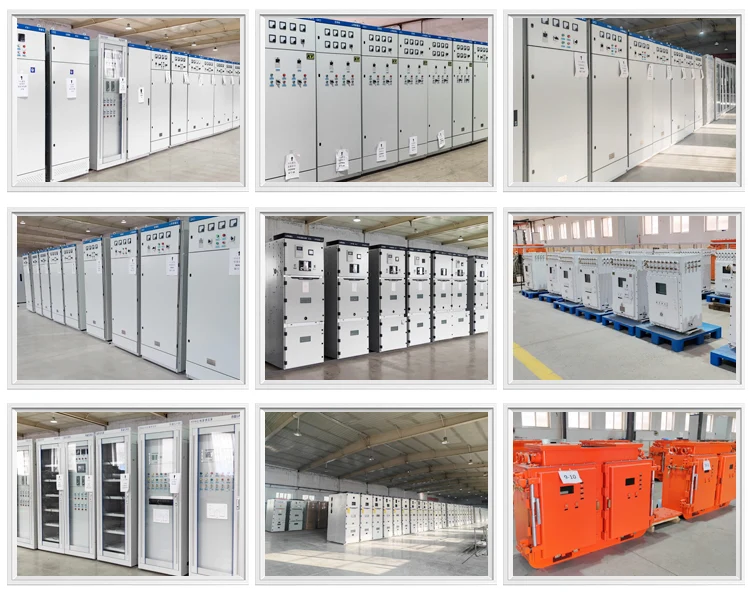

Выкатное распределительное устройство низкого напряжения GCS

Компания JUCEG — производитель и поставщик, специализирующийся на поставках выкатных распределительных устройств низкого напряжения GCS. Выкатные распределительные устройства низкого напряжения GCS получили широкое распространение среди энергопотребителей и подходят для распределения, централизованного управления электродвигателями, компенсации реактивной мощности и т. д. в системах производства электроэнергии и электроснабжения с частотой трехфазного переменного тока 50 (60) Гц, номинальным рабочим напряжением 380 В (400 В, 660 В) и номинальным током 4000 А или ниже. Низковольтное выкатное распределительное устройство GCS широко используется на крупных электростанциях, нефтехимических системах и в других местах с высоким уровнем автоматизации и требованиями к компьютерным интерфейсам. В качестве низковольтного распределительного устройства трехфазной сети переменного тока частотой 50 (60) Гц, номинальным рабочим напряжением 380 В (400 В, 660 В) и номинальным током 4000 А и менее применяется в системах производства и снабжения электроэнергии для распределения, централизованного управления двигателями и компенсации реактивной мощности, играя важную роль.

Технические характеристики

Номинальное напряжение: главная цепь переменного тока 380 В (400 В, 660 В), вспомогательная цепь переменного тока 220 В, 380 В (400 В), 110 В постоянного тока, 220 В постоянного тока.

Номинальная частота: 50 (60) Гц.

Номинальное напряжение изоляции: 660 В (1000 В).

Номинальный ток: горизонтальная шина ≤ 4000 А, вертикальная шина (MCC) 1000 А.

Номинальный кратковременный выдерживаемый ток шины: 50 кА, 80 кА (1 с).

Номинальный пиковый выдерживаемый ток шины: 105 кА, 176 кА (0,1 с).

Испытательное напряжение промышленной частоты: основная цепь 2500 В/1 мин, вспомогательная цепь 1760 В/1 мин (в некоторых материалах упоминается 2000 В/1 мин).

Типы распределительных устройств: выкатные и фиксированные.

Выдвижные и стационарные распределительные устройства обладают отличительными свойствами, позволяющими их применение в различных ситуациях в электроэнергетических системах. Выдвижное распределительное устройство низкого напряжения GCS предназначено для применений, где очень важны переменные факторы и легкий доступ. Эти системы допускают однократное извлечение конкретного компонента, что не влияет на всю систему, что упрощает процессы обслуживания и модернизации. Этот тип распределительного устройства подходит для сложных энергосистем, поскольку необходимо максимально избегать простоев. С другой стороны, фиксированные распределительные устройства всегда более долговечны и недороги; однако он ориентирован на районы, где техническое обслуживание активов проводится редко, а спрос на замену оборудования низок. Они обеспечивают относительно более ограниченное решение, которое является обязательным в некоторых закрытых установках.

При просмотре трех лучших результатов поиска в результате поиска возникла тенденция, сосредоточенная на некоторых ключевых технических параметрах, которые отличают эти типы распределительных устройств:

· Доступность: Основная проблема, связанная с выдвижными агрегатами, заключается в том, что к ним можно легко получить доступ, что обеспечивает легкое и быстрое обслуживание, ремонт и замену компонентов, что характерно для систем, к которым предъявляются высокие требования к безотказной работе.

· Стоимость: Однако фиксированные распределительные устройства предпочтительнее, особенно из соображений стоимости, поскольку они менее дорогие из-за простой конструкции и низких требований к техническому обслуживанию.

· Размер: Компактность стационарного распределительного устройства также считается основным преимуществом в ситуациях, когда речь идет о пространственном размещении.

Как работает выкатное распределительное устройство GCS?

1. Общая функция и состав:

Низковольтное выкатное распределительное устройство GCS представляет собой распределительное устройство трехфазного переменного тока с номинальным рабочим напряжением 380В (с возможностью расширения до 400В и 660В), и номинальным током до 4000А (улучшенная версия может достигать 6300А). Его основные функции включают распределение мощности, централизованное управление электродвигателями и компенсацию реактивной мощности. Он широко используется на электростанциях, в нефтехимической, металлургической, текстильной, высотных зданиях и системах распределения электроэнергии в других отраслях.

2. Модульная конструкция ящика:

Распределительный шкаф имеет конструкцию выдвижного типа. Каждый ящик представляет собой самостоятельную функциональную единицу с модулем высоты 160 мм. Выдвижные распределительные устройства низкого напряжения GCS разделены на пять типоразмеров: 1/2 шт., 1 шт., 1,5 шт., 2 шт. и 3 шт. Высоту ящика можно регулировать, а ширину и глубину фиксировать, обеспечивая взаимозаменяемость одних и тех же функциональных блоков. Панель выдвижного ящика оснащена индикаторами положения, такими как «открыто», «закрыто», «тест» и «выдвижение», а также оснащена механическим устройством блокировки для предотвращения случайного срабатывания. Ящик выдвигается вперед через скользящую прорезь и конструкцию скользящего блока, а пружинное ограничительное устройство повышает стабильность и предотвращает перегрев компонентов или отсоединение ящика.

3. Изоляция функционального помещения и расположение шин:

Шкаф разделен на функциональное помещение, помещение для сборных шин и помещение для кабелей. Каждая комната строго изолирована, чтобы предотвратить распространение неисправностей. В функциональном помещении размещается выдвижной блок, в шинном помещении размещается горизонтальная шина, а в кабельном помещении осуществляется ввод и вывод кабелей вверх-вниз. Горизонтальная шина расположена в горизонтальном положении в задней части шкафа, что повышает способность противостоять электрическим силам и обеспечивает высокую устойчивость главной цепи к короткому замыканию (динамический стабильный ток может достигать 76 кА). Вертикальная шина имеет номинальный ток 1000А (для шкафов MCC), что соответствует требованиям распределения электроэнергии большой мощности.

4.Электрическое соединение и конструкция адаптера:

Втычной модуль и адаптер: на входящих и исходящих линиях ящика используется различное количество полосовых структур вставных компонентов в зависимости от текущего размера для обеспечения надежного контакта. Выдвижной ящик размером 1/2 шт. соединяется с кабельным отсеком через переходник типа ZJ-2 с задней панелью. Выдвижной ящик устройства имеет стержневую или трубчатую конструкцию адаптера типа ZJ-1 для уменьшения повышения температуры и повышения надежности. Конструкция кабельного отсека выдвижного распределительного устройства низкого напряжения GCS поддерживает как верхние, так и нижние входящие и отходящие линии. Трансформатор тока нулевой последовательности размещен в отсеке для удобства установки и обслуживания. Ширина отсека может быть выбрана как 240 мм или 440 мм в зависимости от требований к количеству кабелей.
