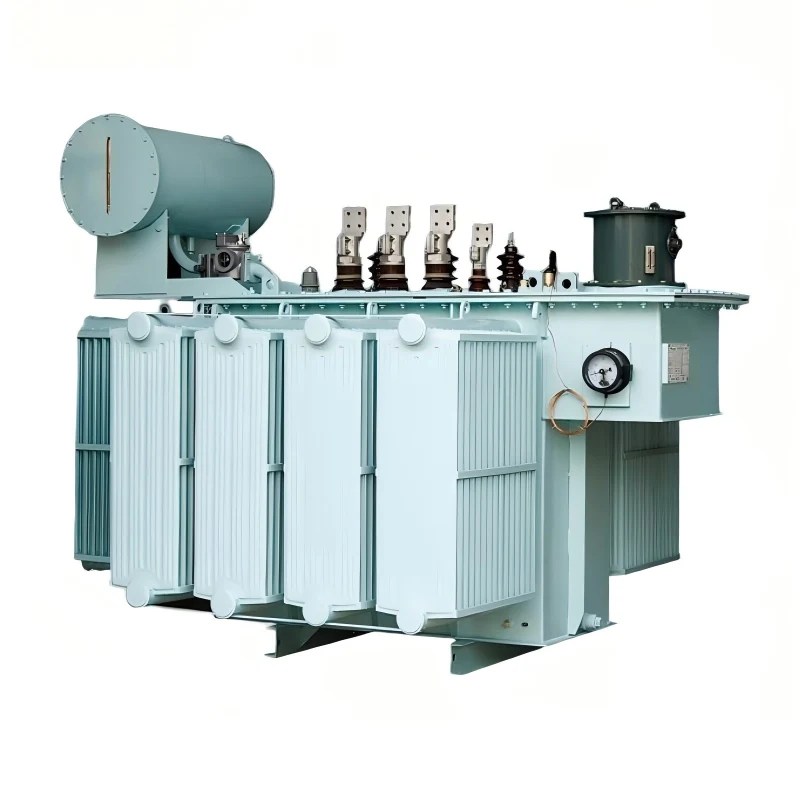

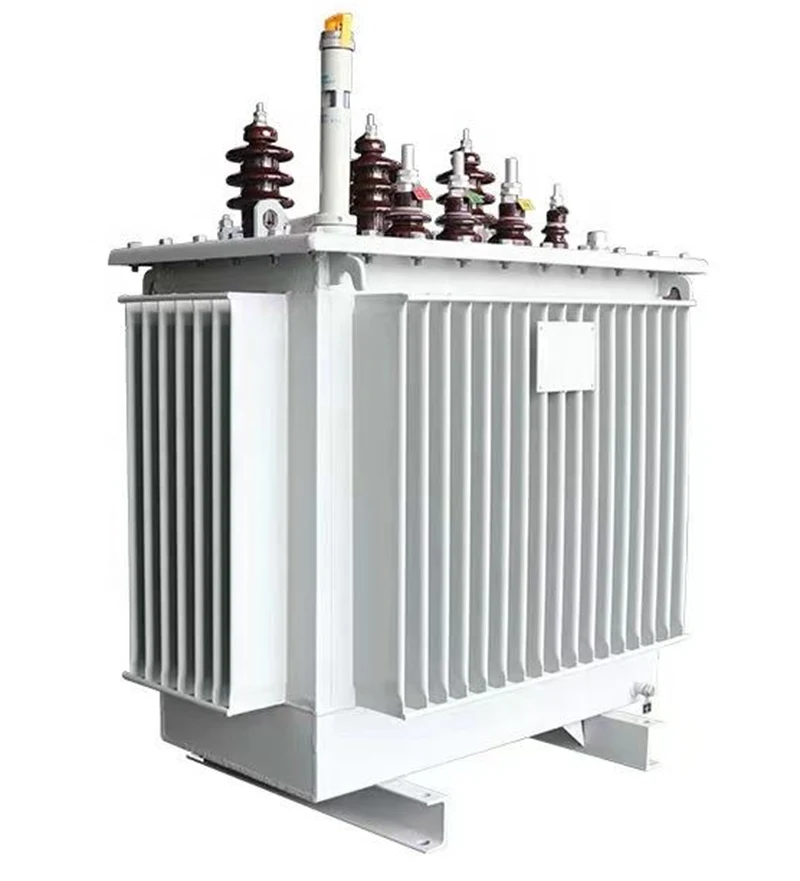

JUCEG, как профессиональный завод по исследованиям, разработкам и производству трехфазных масляных трансформаторов на 35 кВ в Китае, специализируется на массовом производстве, строгом контроле качества ISO и обслуживании OEM/ODM. Используя высококачественные материалы и передовые методы проектирования, он достигает миниатюризации, небольшого размера, легкого веса и простоты установки и транспортировки. Он использует новые энергосберегающие технологии, которые имеют более значительный эффект энергосбережения по сравнению с традиционными трансформаторами, особенно в условиях малой нагрузки и холостого хода, сохраняя при этом высокую энергоэффективность. Трехфазный масляный трансформатор 35 кВ имеет функцию регулирования напряжения под нагрузкой, которая может напрямую регулировать напряжение под нагрузкой, не останавливая машину. Он удобен в эксплуатации, экономически практичен и имеет более высокий КПД.
Он может стабильно выдавать напряжение, эффективно снижать колебания напряжения и шум, а также обладает хорошими изоляционными характеристиками, что может предотвратить несчастные случаи с электричеством. Материалы корпуса и изоляции обладают хорошей устойчивостью к атмосферным воздействиям и коррозии, а также могут адаптироваться к различным суровым условиям окружающей среды, обеспечивая долгосрочную стабильность.
|
Параметр |
Детали/Характеристики |
|
Номинальная мощность |
500 кВА ~ 20 000 кВА |
|
Входное напряжение |
33 кВ / 35 кВ |
|
Выходное напряжение |
0,4 кВ/0,69 кВ/1 кВ |
|
Номинальная частота |
50 Гц/60 Гц |
|
Емкость |
1000 л ~ 12 000 л |
|
Метод охлаждения |
ONAN (естественное масляное охлаждение)/ONAF (воздушное охлаждение масла) |
|
Импеданс Напряжение |
4% ~ 6% |
|
Потеря нагрузки |
< 2 Вт/кВА |
|
Потери при коротком замыкании |
≤ 2% |
|
Температура окружающей среды |
-5 °C~40 °C (высокотемпературная версия поддерживает конструкцию, устойчивую к высоким температурам) |
|
Масса |
2000 кг ~ 25 000 кг |
|
Внешние размеры |
Настраивается в зависимости от модели мощности: 2,0 х 3,5 х 6,0 м. |
|
Уровень изоляции |
Класс F (155 °C)/класс H (180 °C) |
|
Сейсмическая стойкость |
Сейсмостойкость 8 класса, подходит для сложных геологических сред. |
|
Уровень шума |
≤ 65 дБ (малошумная конструкция, подходит для городских и промышленных зон) |
|
Энергосбережение |
Эффективный дизайн, соответствующий международным стандартам энергоэффективности и снижающий потребление энергии. |
|
Долгосрочная стабильность |
Высококачественные компоненты обеспечивают стабильную работу и низкий уровень отказов. |
|
Стандарты сертификации |
Стандарты сертификации ISO |
1. 7-ступенчатая технологическая система контроля температуры, которая в сочетании с анализом отдельных элементов температурного поля обеспечивает полное использование эксплуатационных преимуществ различных изоляционных материалов.
2. Система изоляции основана на технологии изоляционной бумаги JUCEG.
3. Низкий уровень шума: в различных частях принимаются уникальные меры по снижению шума, чтобы гарантировать, что контроль шума лучше, чем национальные стандарты.
Трехфазный масляный трансформатор JUCEG на 35 кВ, подходящий для удовлетворения пиковой мощности летом, подходит для распределительных сетей с высокими скоростями нагрузки при высоких температурах и в местах с ударными нагрузками и требованиями к постоянной перегрузке. Такие как сталелитейная, металлургическая промышленность, железнодорожный транспорт, электростанции, гидроэлектростанции и т. д.
|
Рейтинг Емкость |
Комбинация напряжений и диапазон ответвлений |
Вектор Группа |
Потеря нагрузки кВт |
потеря нагрузки кВт (75С) |
Без нагрузки текущий % |
Короткое замыкание импеданс % |
||
|
высокое напряжение |
Высокое напряжение диапазон постукивания |
Низкое напряжение кВ |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Дин11 Йин0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Аспект |
Распределительный трансформатор 33 кВ |
Распределительный трансформатор 35 кВ |
|
Номинальное напряжение |
33 кВ (обычно во многих системах на базе IEC) |
35 кВ (часто самое высокое напряжение оборудования Um по стандартам IEC) |
|
Максимальное напряжение для оборудования (мкм) |
До36кВ |
36–40,5кВ (обеспечивает рабочий запас) |
|
Общее использование |
Используется в первичном или вторичном распределении, например, понижение напряжения со 132/66 кВ до 33 кВ или с 33 кВ до 11/0,4 кВ. |
Аналогичное использование в сетях с номинальным напряжением 35 кВ (распространено в Китае и некоторых частях Азии). |
|
Типичные рейтинги |
500 кВА–20 МВА+, масляного или сухого типа |
Почти идентичные номиналы и типы |
|
Изоляция и BIL |
Выдерживаемый грозовой импульс около 170–200 кВ. |
Чуть выше, соответствует классу 35 кВ. |
|
Стандарты |
МЭК60076, ИЭЭЭ/АНСИ; распространен в Индии, Великобритании, на Ближнем Востоке, в Африке |
IEC60076 (класс Um=36 кВ); используется в Китае и некоторых азиатских регионах |
|
Приложения |
Городские/сельские подстанции, промышленные предприятия, коммерческие комплексы, повышающие/понижающие возобновляемые источники энергии |
Те же приложения для сетей, стандартизированных на напряжение 35 кВ. |
|
Физический размер и стоимость |
Очень похоже на блоки 35 кВ. |
Немного больше или дороже из-за более высокого уровня изоляции. |
|
Эффективность и потери |
Оптимизирован для обеспечения эффективности в течение всего дня и низких потерь. |
Тот же фокус на эффективность |
