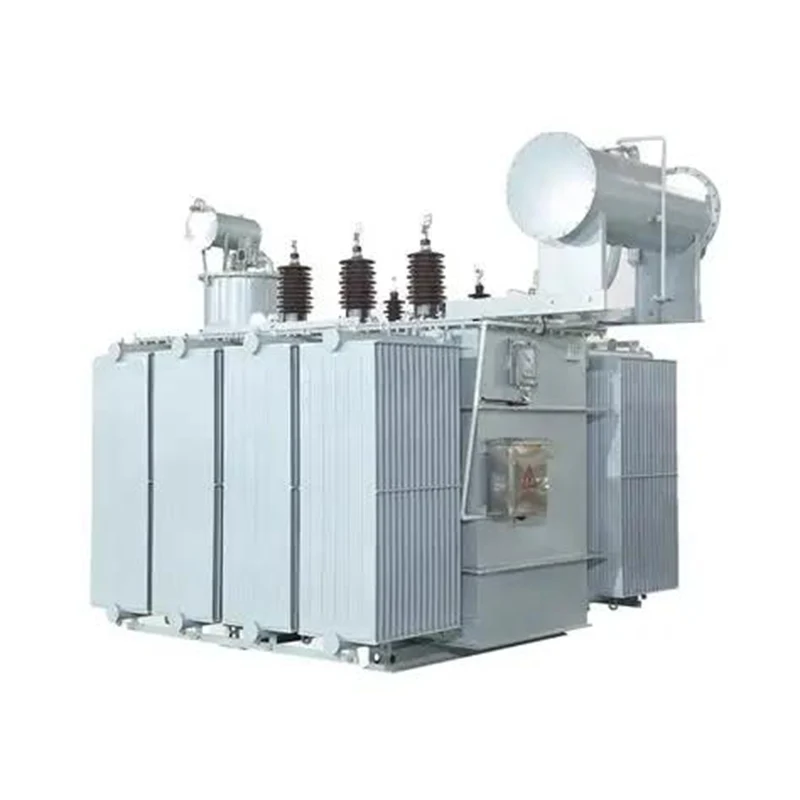

Масляный силовой трансформатор OLTC

Как профессиональный высококачественный производитель масляных силовых трансформаторов JUCEG OLTC, мы предложим вам лучшее послепродажное обслуживание. OLTC позволяет трансформатору изменять положение ответвления под нагрузкой, тем самым регулируя выходное напряжение. Это особенно важно в ситуациях, требующих стабильного электропитания, например, в районах со значительными колебаниями напряжения в электросети или в промышленных условиях с частыми изменениями нагрузки. В масляном силовом трансформаторе OLTC в качестве изолирующей среды используется трансформаторное масло, которое имеет высокую прочность изоляции и может эффективно изолировать напряжения между обмотками, а также между обмотками и заземленным железным сердечником/масляным баком, предотвращая разряд при коротком замыкании. Трансформаторное масло не только служит изолирующей средой, но также играет роль в рассеивании тепла. Он поглощает тепло, образующееся при работе трансформатора, передает тепло посредством конвекции к стенке масляного бака, а затем рассеивает его в воздух через стенку масляного бака, обеспечивая поддержание температуры трансформатора в допустимых пределах. Железный сердечник обычно изготавливается из листов кремнистой стали, сложенных вместе, чтобы уменьшить потери на вихревые токи и потери на магнитный гистерезис; обмотки изготавливаются из намотанных медных или алюминиевых проводов, разделенных на обмотки высокого напряжения и обмотки низкого напряжения и преобразующие входную электрическую энергию в различные уровни напряжения выходной электрической энергии посредством электромагнитной индукции.

Как трансформаторы РПН работают на практике

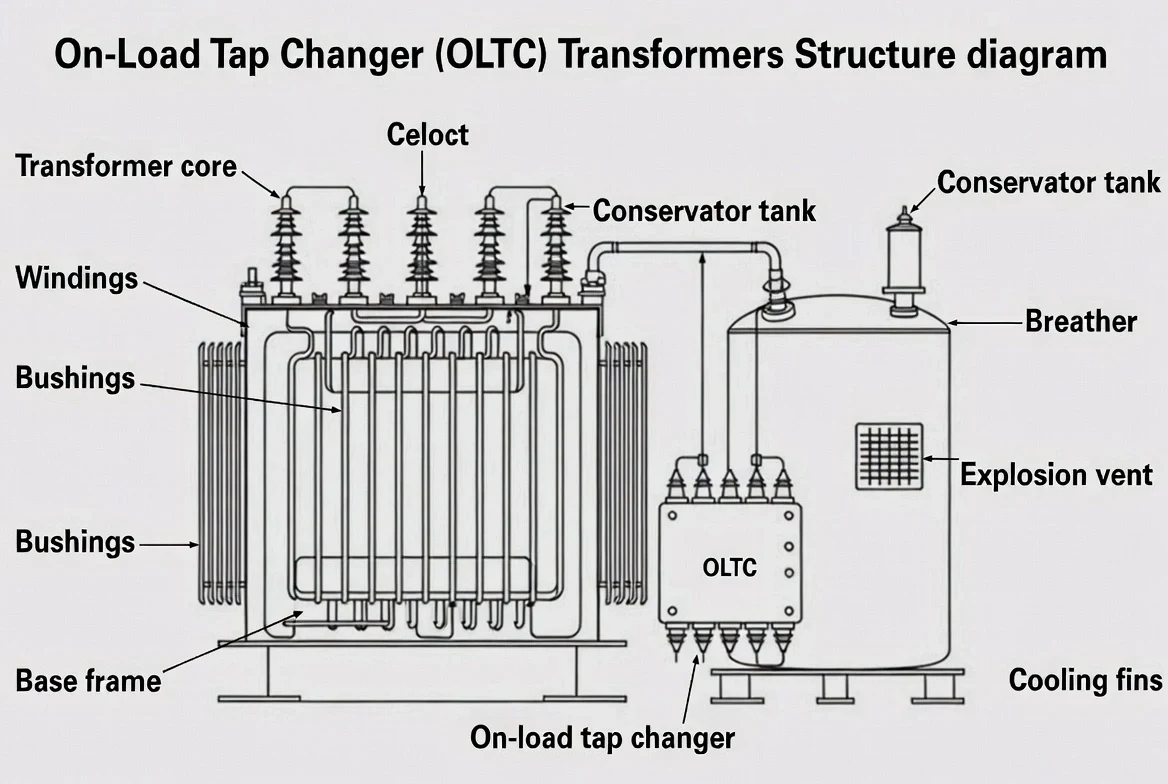

Принцип работы

Устройство РПН работает путем переключения между отводами, подключенными к различным точкам обмотки трансформатора.

При каждом переключении крана:

1. Ток нагрузки временно передается через переходные резисторы или реакторы.

2. Образование дуги контролируется внутри изолированной коммутационной камеры.

3. Выходное напряжение регулируется без прерывания питания.

Этот контролируемый процесс обеспечивает стабильное регулирование напряжения даже при сильных изменениях нагрузки.

Типичный диапазон регулирования напряжения

Большинство трансформаторов РПН имеют:

· Регулировка напряжения ±10%

· Размер шага 1,25% или 1,5%

· От 17 до 33 положений ответвлений в зависимости от конструкции трансформатора

Масляный силовой трансформатор РПН. Эти параметры выбираются на основе исследований планирования сети и ожидаемого падения напряжения на линиях передачи или распределения.

РПН в сетях высокого напряжения и электроэнергетике

Трансформаторы РПН широко используются в:

· Передающие подстанции (110кВ–765кВ)

· Точки соединения между центрами генерации и нагрузки

· Промышленные предприятия с нестабильным спросом

· Сетевые трансформаторы для возобновляемых источников энергии

В этих электрических системах масляный силовой трансформатор РПН помогает стабилизировать напряжение, снизить технические потери и обеспечить соответствие ограничениям напряжения сети.

Сценарий применения

В сетях передачи и распределения силовые масляные трансформаторы РПН используются для регулирования напряжения и обеспечения качества электрической энергии. Их функция регулирования напряжения особенно важна при передаче электроэнергии на большие расстояния или в районах со значительными колебаниями напряжения в электросети. Они подходят для промышленных производственных объектов, требующих стабильного электропитания, таких как сталелитейная, химическая и бумажная промышленность. К оборудованию в этих отраслях предъявляются высокие требования к стабильности напряжения, и масляные силовые трансформаторы РПН могут удовлетворить их потребности. В системах возобновляемой энергии, таких как солнечная и ветровая энергия, масляный силовой трансформатор OLTC используется для синхронизации нестабильной выходной мощности с электросетью. Это может помочь справиться с нестабильной подачей электроэнергии и обеспечить взаимосвязь систем возобновляемой энергетики с традиционными энергосистемами.
