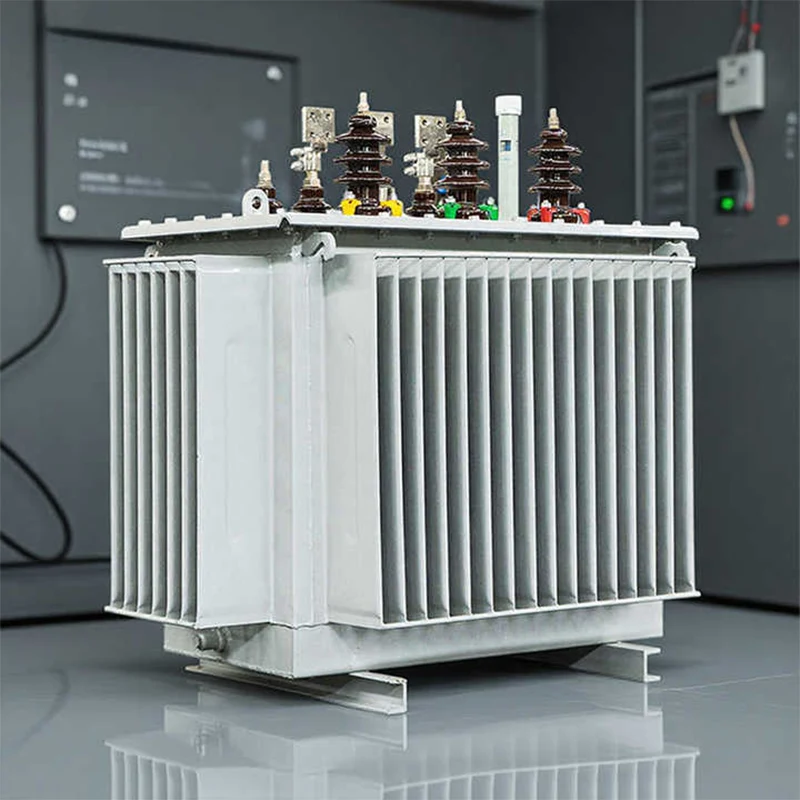

S11 S13 Масляный трансформатор мощностью 1000 кВА

JUCEG является ведущим производителем и поставщиком масляных трансформаторов S11 S13 мощностью 1000 кВА, предлагая услуги OEM/ODM по конкурентоспособным заводским ценам. Масляный трансформатор S13 представляет собой высококачественное энергосберегающее силовое оборудование, которое сочетает в себе сверхнизкие потери, высокую надежность, высокую адаптируемость к окружающей среде и интеллектуальную совместимость. Масляный трансформатор S13 мощностью 1000 кВА не только соответствует текущим национальным требованиям по энергосбережению и сокращению выбросов, но также может принести долгосрочную экономическую выгоду пользователям за счет снижения энергопотребления и затрат на техническое обслуживание. Благодаря постоянной модернизации глобальных электросетей серия S13 будет играть более важную роль в системах передачи и распределения электроэнергии.

Если вы ищете эффективное, стабильное и настраиваемое решение для масляного трансформатора, то JUCEG Electrical станет вашим надежным партнером. У нас есть профессиональная команда исследований и разработок и полная система послепродажного обслуживания, которая может предоставить вам персонализированные продукты и профессиональную техническую поддержку на основе ваших реальных сценариев применения.

Функции

1. Катушка имеет конструкцию с низкой осевой силой короткого замыкания. Когда трансформатор закорочен, это может значительно уменьшить осевую силу короткого замыкания и значительно улучшить способность выдерживать короткое замыкание.

2. Все болты и гайки на поверхности крышки изготовлены из нержавеющей стали 304, что повышает защиту трансформатора от ржавчины.

3. Каждое уплотнительное резиновое кольцо изготовлено из лучшего резинового материала в Китае, что значительно продлевает срок службы уплотнительного резинового кольца.

4. Корпус трансформатора имеет высоконадежную опорную конструкцию, обеспечивающую надежное сжатие верхней и нижней частей катушки. Вся структура тела улучшает способность противостоять короткому замыканию.

5. Это не только снижает потери трансформатора на холостом ходу, но также гарантирует, что поток в сердечнике не насыщается, когда трансформатор работает под напряжением, поэтому третья гармоника трансформатора мала.

Диаграмма 1. Сравнение потерь холостого хода и потерь нагрузки (модель 1000 кВА/10 кВ)

Источник данных: Национальные технические стандарты энергосберегающих трансформаторов для электроэнергетики.

1. Сверхнизкие потери энергии:

Как показано на диаграмме 1, серия S13 снижает потери холостого хода примерно на 53 % по сравнению с моделью S9 и на 26 % по сравнению с моделью S11, а потери при нагрузке также снижаются более чем на 6 % по сравнению с моделью S11. Конструкция со сверхнизкими потерями напрямую сокращает долгосрочное энергопотребление, снижая затраты на электроэнергию для пользователей и сокращая выбросы углекислого газа в энергосистемах.

2. Сердечник из высококачественной кремниевой стали:

В масляном трансформаторе S11 S13 мощностью 1000 кВА в качестве материала сердечника используются холоднокатаные листы текстурированной кремниевой стали с высокой магнитной проницаемостью и низкими потерями в железе. Сердечник обработан с использованием передовой технологии ступенчатого укладки, которая сводит к минимуму магнитную утечку и вибрацию сердечника, дополнительно снижая потери холостого хода и рабочий шум (рабочий шум контролируется в пределах 50 дБ, что намного ниже национального стандарта в 65 дБ).

3. Оптимизированная система изоляции и охлаждения:

В трансформаторе используется высококачественное минеральное изоляционное масло с хорошей термической стабильностью и изоляционными характеристиками, соответствующее герметичной гофрированной конструкции масляного бака. Гофрированный бак может автоматически расширяться и сжиматься при изменении температуры изоляционного масла, обеспечивая герметичную эксплуатацию без технического обслуживания (срок службы уплотнительной системы составляет более 20 лет). Оптимизированная конструкция масляного контура ускоряет отвод тепла, обеспечивая стабильную работу даже при полной нагрузке в течение длительного времени в условиях высоких температур.

4. Высокая структурная прочность:

Резервуар и рама изготовлены из высококачественной холоднокатаной листовой стали с антикоррозионным покрытием (эпоксидно-цинковая грунтовка + полиэфирное покрытие), которое обладает отличной устойчивостью к ржавчине, влаге и механическим воздействиям. Он может адаптироваться к суровым условиям работы на открытом воздухе, таким как прибрежные районы с высокой влажностью, пыльные зоны промышленных парков и северные районы с низкими температурами (диапазон рабочих температур от -40 ℃ до 60 ℃).

5. Совместимость с интеллектуальным мониторингом:

Масляный трансформатор S11 S13 мощностью 1000 кВА зарезервирован с установочными интерфейсами для интеллектуальных устройств мониторинга (таких как датчик температуры масла, датчик температуры обмотки и датчик частичного разряда). Его можно подключить к интеллектуальной системе управления электросетью для осуществления мониторинга в режиме реального времени температуры масла, температуры обмотки, уровня масла и рабочего состояния, а также своевременной отправки сигнала тревоги в случае нештатных условий, повышая безопасность и интеллектуальность работы.

Ключевые сценарии применения

Конструкция масляных трансформаторов S11 S13 мощностью 1000 кВА отличается универсальностью, высокой эффективностью, стабильностью и адаптируемостью к окружающей среде, что делает их пригодными для различных сценариев распределения электроэнергии, в том числе:

1.Промышленные парки и предприятия тяжелой промышленности.

Масляный трансформатор S13 мощностью 1000 кВА является идеальным оборудованием для распределения электроэнергии для предприятий тяжелой промышленности с большими силовыми нагрузками и необходимости длительной непрерывной работы, таких как сталелитейная, химическая и машиностроительная промышленность. Его сверхнизкие потери могут снизить затраты на потребление энергии, а его прочная конструкция может адаптироваться к сложной энергетической среде промышленных объектов.

2.Городские и сельские электросети.

В качестве основного оборудования для преобразования и модернизации национальной энергосберегающей электросети оно широко используется в городских жилых массивах, сельских электростанциях и муниципальных общественных объектах. Его малошумная конструкция отвечает экологическим требованиям жилых районов, а его энергосберегающие характеристики соответствуют национальной стратегии «двойного углерода».

3.Электростанции и подстанции

Масляный трансформатор S11 S13 мощностью 1000 кВА используется в качестве распределительного трансформатора на тепловых электростанциях, гидроэлектростанциях и ветряных электростанциях, удовлетворяя потребности в передаче электроэнергии в электросетях среднего и низкого напряжения. Его высокий КПД повышает общую эффективность передачи электроэнергии электростанций. Для крупных инфраструктурных проектов с высокими требованиями к надежности электроснабжения, таких как высокоскоростные железные дороги, зоны обслуживания автомагистралей и логистические парки в аэропортах, серия S13 может обеспечить стабильное и непрерывное электроснабжение, а ее герметичная конструкция также снижает нагрузку на обслуживание на месте.
